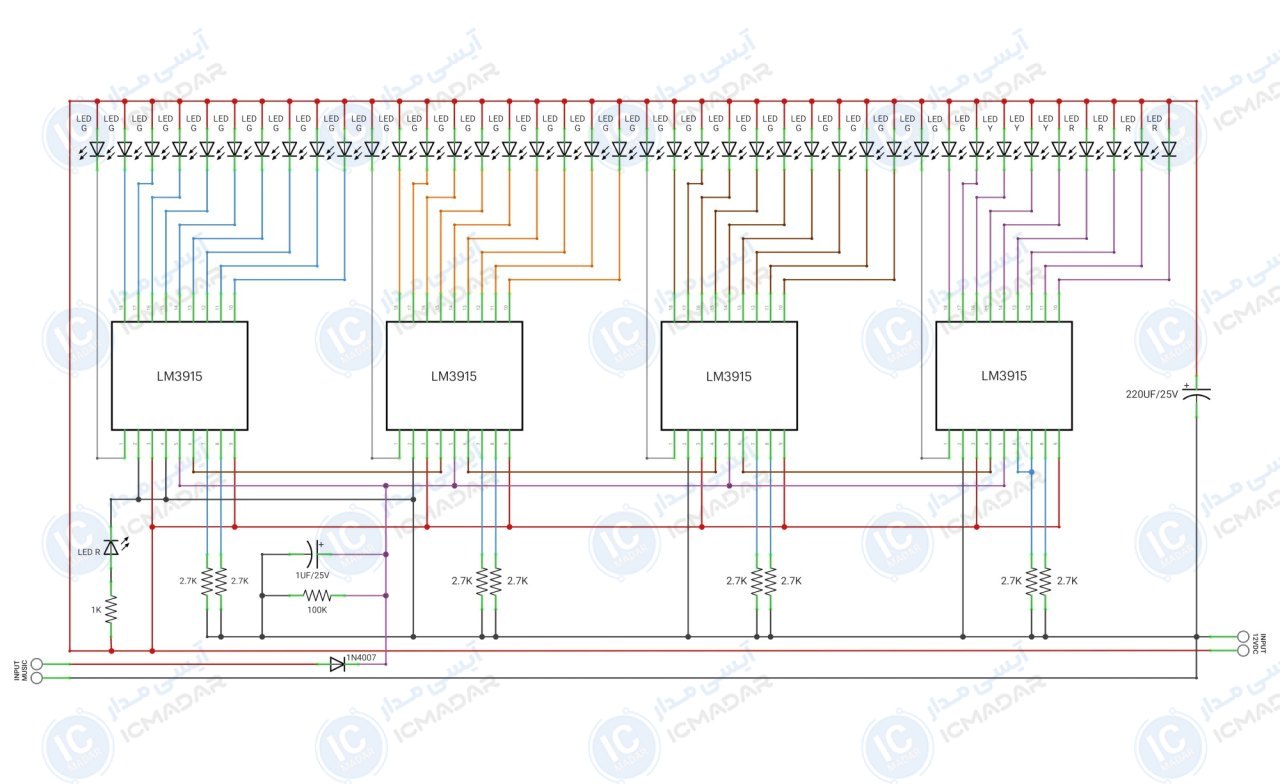

مدار صوت سنج 40 ال ای دی
رقص نور جذاب در مهمانیها | استفاده در تجهیزات آزمایشگاهی صوتی | نمایش شدت صدا برای سیستمهای خانگی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه : 9 تا 12 ولت
- • جریان موردنیاز : 300 میلیآمپر
- • حالت نمایش : خطی یا لگاریتمی
- • نوع ورودی : سیگنال صوتی آنالوگ
- • مقاومت در برابر نویز : بالا
- • توان تقریبی : 10 وات
- • نمایش آنی شدت صدا : بله
- • تعداد ال ای دی : 40 عدد
- • پی سی بی : 240 در 35 میلیمتر
- • تعداد قطعات : 58 عدد
لیست قطعات
- آیسی LM3915 چهار عدد
- دیود 1N4007
- خازن 220 میکروفاراد 25 ولت
- خازن 1 میکروفاراد 25 ولت
- مقاومت 100 کیلو اهم
- مقاومت 2.7 کیلو اهم هشت عدد
- مقاومت 1 کیلو اهم
- ال ای دی مات سبز سی و سه عدد
- ال ای دی مات زرد سه عدد
- ال ای دی مات قرمز چهار عدد
آشنایی با قطعات مدار

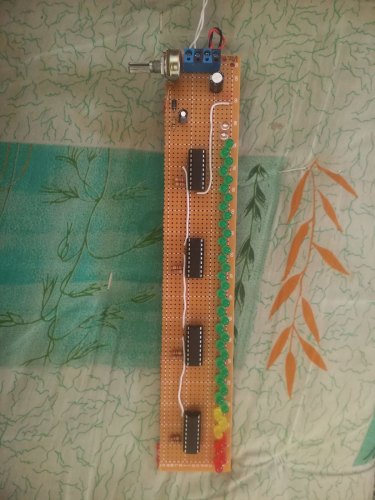

تا الان ۲ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
تمام مدارات ارائه شده توسط تیم آیسی مدار طراحی و تولید شدهاند. هرگونه فروش یا بازنشر این محتوا در خارج از پلتفرم ممنوع بوده و پیگرد قانونی خواهد داشت.
گفتگوهای کاربران
تا این لحظه ۶۱ پرسش و پاسخ ثبت شده
هنوز نظری ثبت نشده؛ تو شروع کن!
