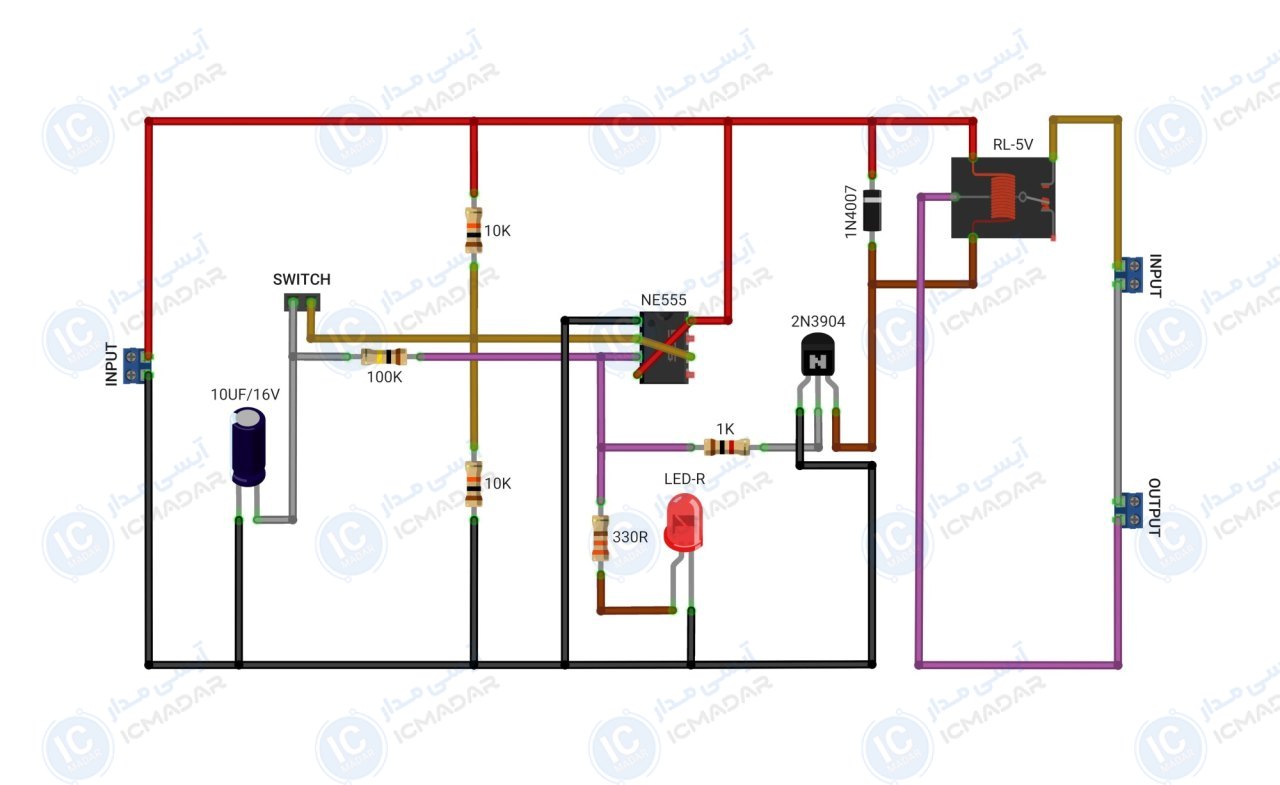

مدار قطع و وصل با کلید فشاری
کنترل دستگاههای برقی خانگی | قطع و وصل تجهیزات صنعتی | استفاده در پروژههای آموزشی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی تغذیه : 5 ولت
- • نوع ورودی : مستقیم
- • جریان مصرفی : 100 میلیآمپر
- • نوع کلید : سوئیچ لحظهای
- • حفاظت جریان معکوس : بله
- • مصرف توان : بسیار کم
- • نشانگر ال ای دی : دارد
- • پایداری عملکرد : بسیار بالا
- • پی سی بی : 80x30mm
- • تعداد قطعات : 11 عدد
لیست قطعات
- آیسی NE555
- ترانزیستور 2N3904
- خازن 10 میکروفاراد 16 ولت
- مقاومت 100 کیلو اهم
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 1 کیلو اهم
- مقاومت 330 اهم
- دیود 1N4007
- ال ای دی مات قرمز
- رله 12 ولت
آشنایی با قطعات مدار

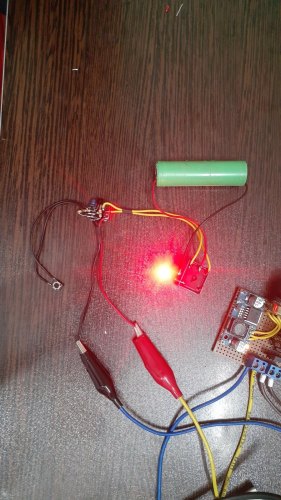

یک نفر این پروژه رو ساخته!
