مدار آشکار ساز حرکت ساده
سیستم امنیتی خونگی | روشنایی اتوماتیک راهرو | پروژههای آموزشی الکترونیکی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 9 ولت
- • جریان مورد نیاز : 100 میلیآمپر
- • سنسور تشخیص : PIR
- • فاصله موثر : تا 10 متر
- • تعداد ال ای دی ها : 16 عدد
- • زاویه تشخیص : حدود 120 درجه
- • دقت تشخیص : بالا
- • ویژگی : قابل تغییر حساسیت
- • پی سی بی : 75 در 30 میلمیتر
- • تعداد قطعات : 20 عدد

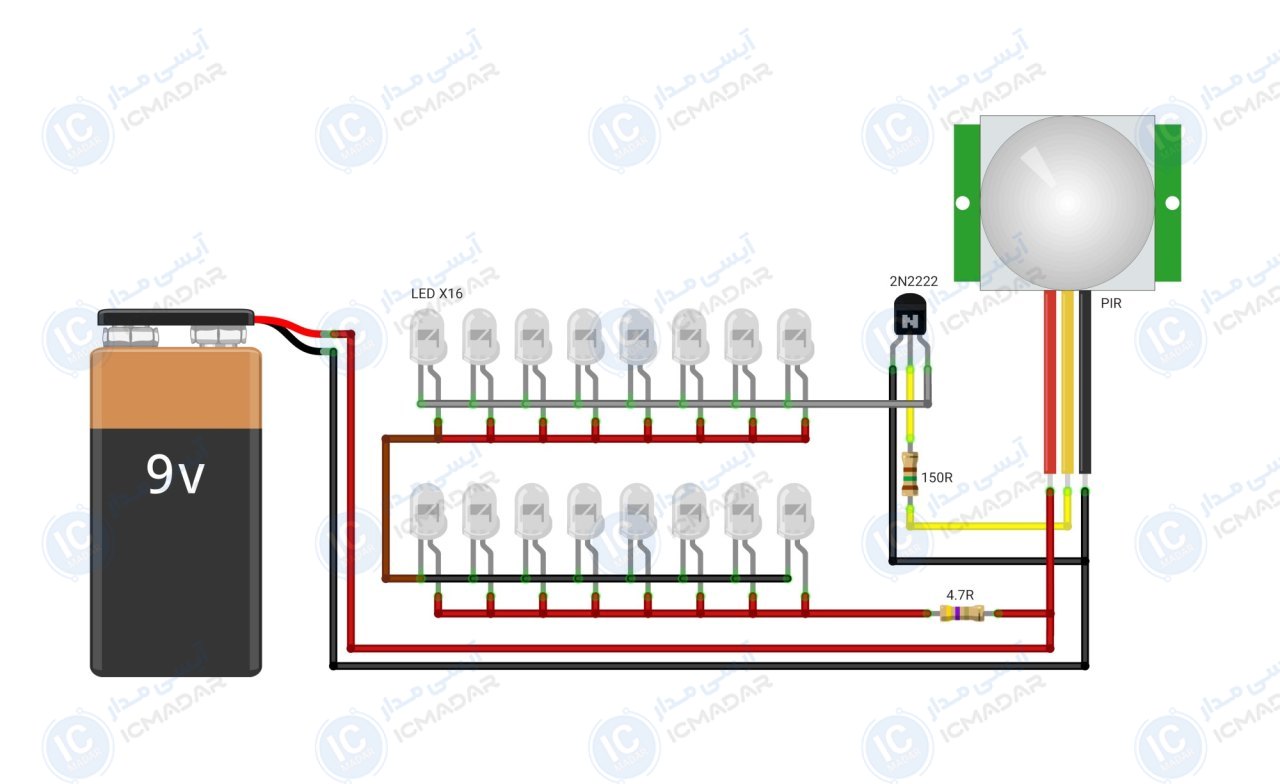

لیست قطعات
- سنسور تشخیص افراد PIR
- ترانزیستور 2N2222
- مقاومت 150 اهم
- مقاومت 4.7 اهم
- ال ای دی سفید مهتابی 16 عدد
آشنایی با قطعات مدار
