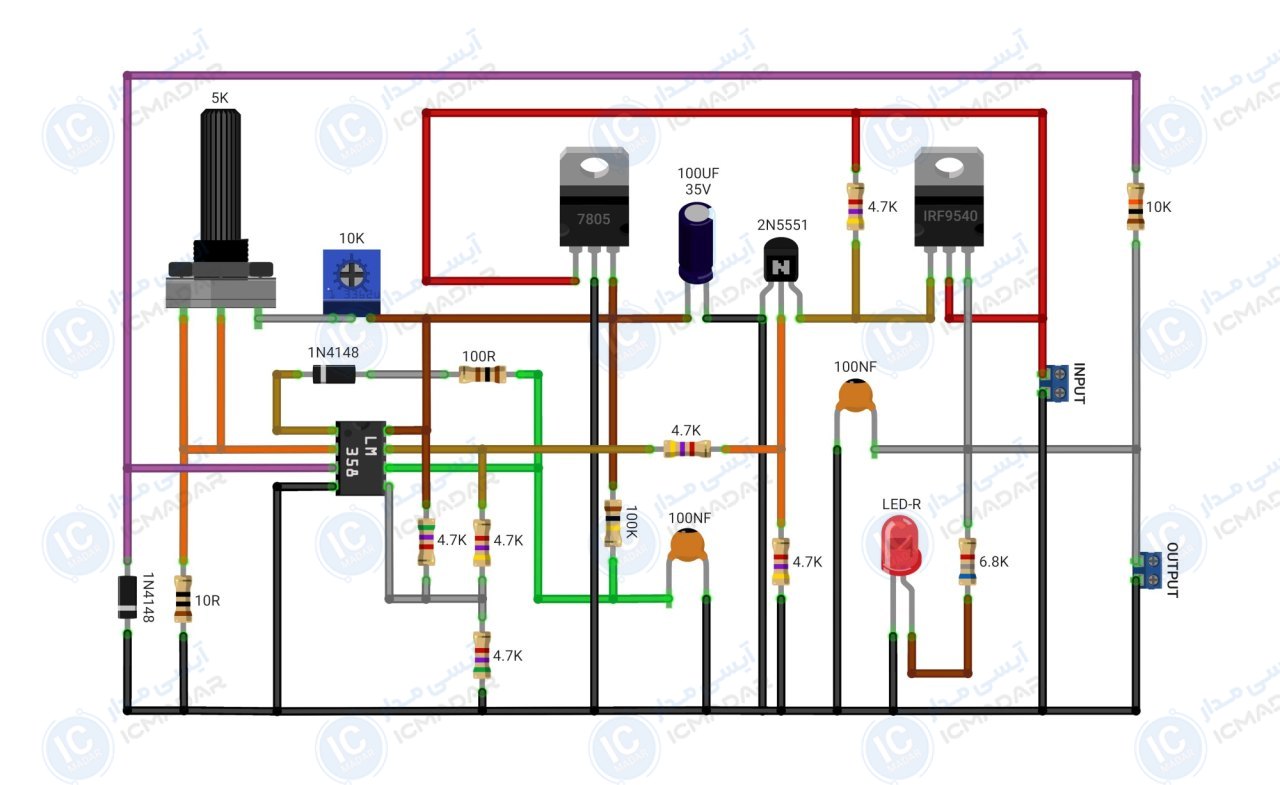

مدار هویه دیجیتالی با تنظیم دما
تنظیم دقیق دما برای جلوگیری از آسیب به قطعات | تعمیرات بردهای صنعتی | استفاده در تعمیرات الکترونیکی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- ورودی تغذیه : 12 تا 24 ولت
- جریان موردنیاز : حداقل 3 آمپر
- توان هویه : 100 وات
- بازه دما : 200 تا 450 درجه
- نوع دسته هویه : T12
- قابلیت تنظیم دقیق دما : بله
- نشانگر الایدی : دارد
- پایداری دما : بالا
- پی سی بی : _
- تعداد قطعات : 23 عدد
لیست قطعات
- آیسی LM358
- ماسفت IRFP9540
- ترانزیستور 2N5551

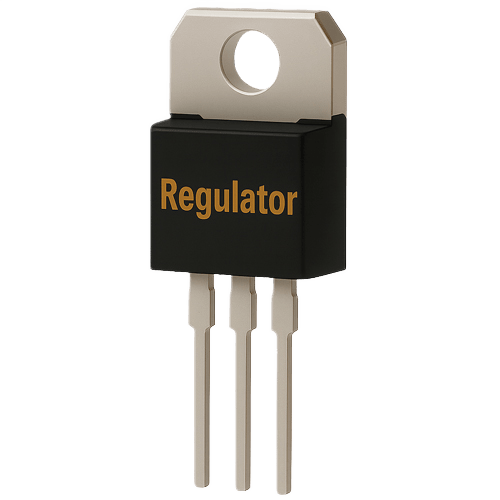

- رگلاتور 7805
- مولتی ترن 10 کیلو اهم

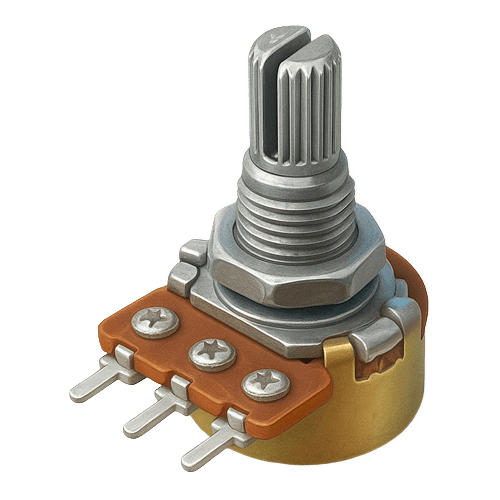

- ولوم 5 کیلو اهم
- دیود 1N4148 دو عدد
- خازن 100 نانوفاراد دو عدد
- خازن 100 میکروفاراد 35 ولت
- مقاومت 100 کیلو اهم
- مقاومت 10 کیلو اهم
- مقاومت 6.8 کیلو اهم
- مقاومت 4.7 کیلو اهم شش عدد
- مقاومت 100 اهم
- مقاومت 10 اهم
- الایدی قرمز مات
