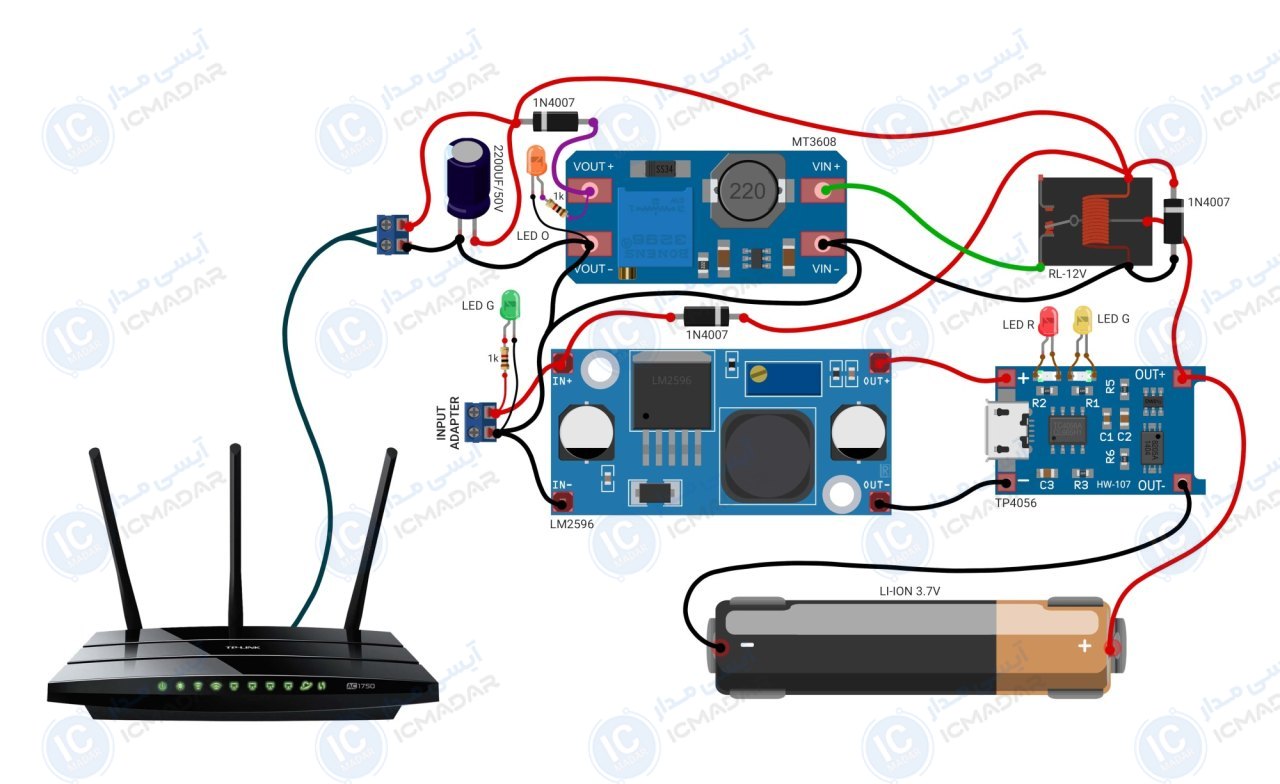

مدار یو پی اس مودم وای فای
روشن نگهداشتن مودم در زمان قطعی برق | استفاده برای دستگاههای کوچک الکترونیکی | تامین برق اضطراری برای دوربینهای مداربسته
توضیحات
مشخصات فنی
- • ولتاژ کاری : 3.7 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 2 آمپر
- • نشانگر ال ای دی : دارد
- • زمان سوییچ : آنی و خودکار
- • حفاظت از اضافهجریان : بله
- • پشتیبانی از هر نوع مودم : بله
- • توان خروجی : حدود 15 وات
- پی سی بی : _
- • تعداد قطعات : 14 عدد
لیست قطعات
- ماژول LM2596
- ماژول MT3608
- ماژول TP4056
- رله 12 ولت
- خازن 2200 میکرو فاراد 50 ولت
- دیود 1N4007 سه عدد
- مقاومت 1 کیلو اهم دو عدد
- ال ای دی مات قرمز
- ال ای دی مات سبز دو عدد
- ال ای دی مات نارنجی
آشنایی با قطعات مدار
