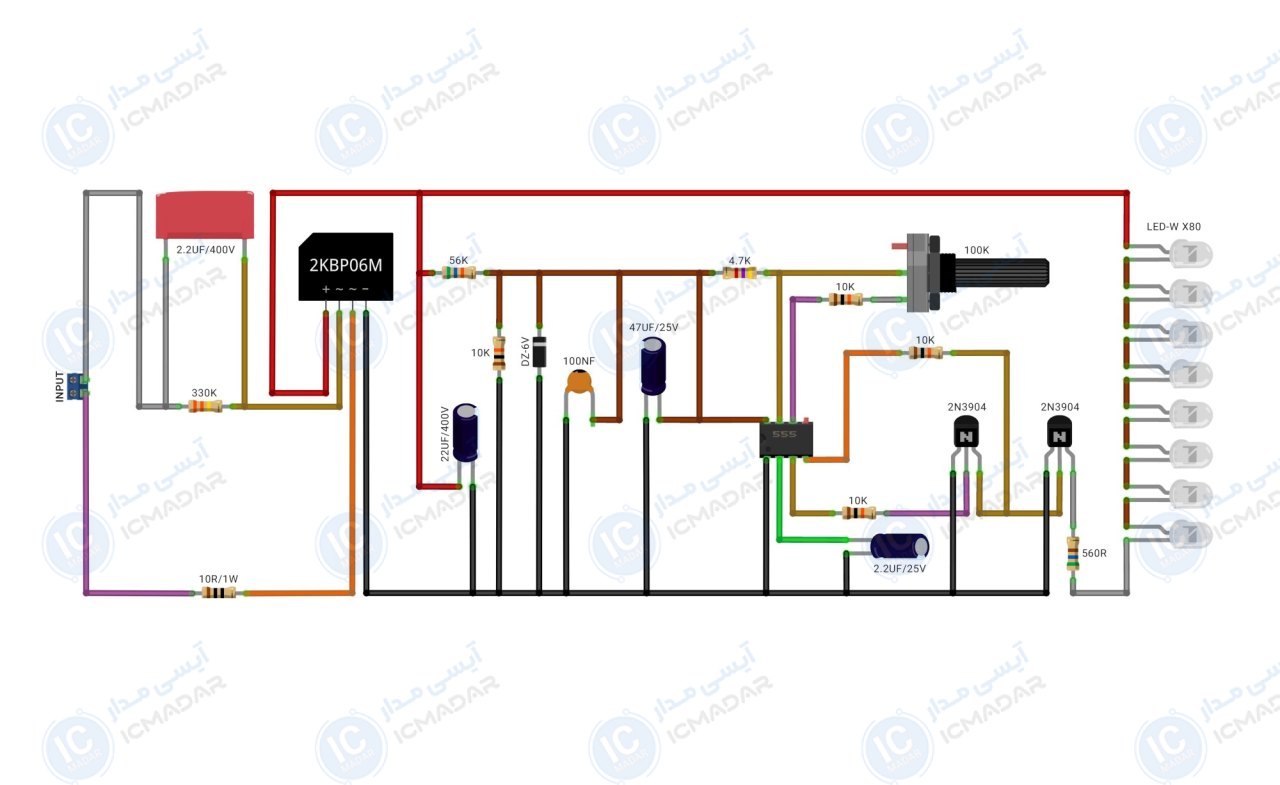

مدار پروژکتور فلاشر 220 ولت
پروژکتورهای تبلیغاتی | نورپردازی ساختمانها و فروشگاهها | تابلوهای LED چشمکزن
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی تغذیه : 220 ولت
- • نوع ورودی : متناوب
- • تعداد الایدی : 80 عدد
- • حفاظت از نوسانات : داره
- • کارکرد طولانیمدت : داره
- • نوع خروجی : پالس مربعی
- • روش کنترل روشنایی : PWM
- • عملکرد: بالا و بینقص
- • پی سی بی : _
- • تعداد قطعات : 99 عدد
لیست قطعات
- آیسی NE555
- ترانزیستور 2N3904 دو عدد
- ال ای دی 5 میلیمتر هشتاد عدد
- خازن 47 میکروفاراد 25 ولت
- خازن 22 میکرو فاراد 400 ولت
- خازن 2.2 میکرو فاراد 25 ولت
- خازن عدسی 100 نانو فاراد
- مقاومت 330 کیلو اهم
- مقاومت 56 کیلو اهم
- مقاومت 10 کیو اهم چهار عدد
- مقاومت 56 اهم
- مقاومت 10 هم 1 وات
- خازن 2.2 میکروفاراد 400 ولت
- پل دیود 2KBP06M
- مقاومت 4.7 کیلو اهم
- دیود زنر 6 ولت
آشنایی با قطعات مدار
تو میتونی اولین سازنده باشی!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
تمام مدارات ارائه شده توسط تیم آیسی مدار طراحی و تولید شدهاند. هرگونه فروش یا بازنشر این محتوا در خارج از پلتفرم ممنوع بوده و پیگرد قانونی خواهد داشت.
