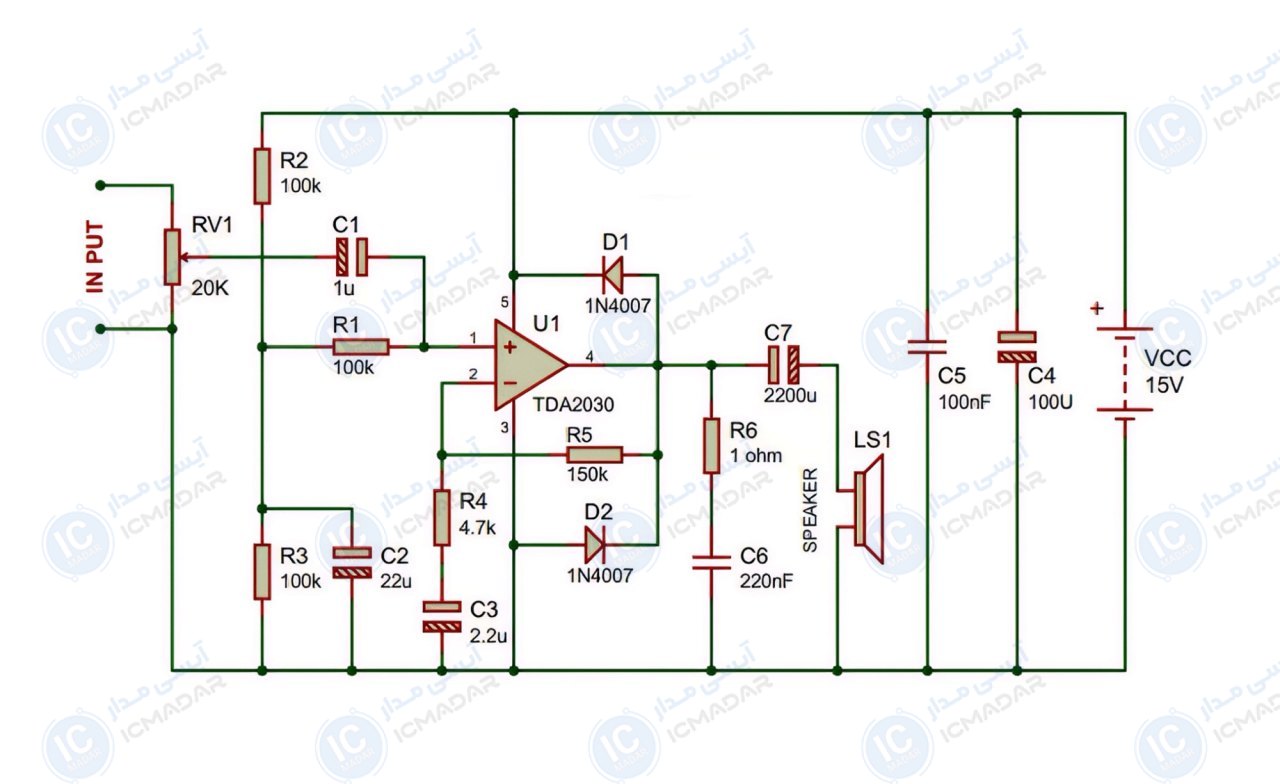

مدار آمپلی فایر 14 وات با TDA2030
ساخت اسپیکر پرقدرت | آمپلیفایر مونو | تقویت صدای تلویزیون
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی TDA2030
- دیود 1N4007 دو عدد
- بلندگو 4 اهم
- ترمینال پیچی 2 پین دو عدد
- پتانسیومتر 20 کیلو اهم
- مقاومت 150 کیلو اهم
- مقاومت 100 کیلو اهم سه عدد
- مقاومت 4.7 کیلو اهم
- مقاومت 1 اهم 1 وات
- خازن الکترولیت 2200 میکروفاراد
- خازن الکترولیت 100 میکروفاراد
- خازن الکترولیت 22 میکروفاراد
- خازن الکترولیت 2.2 میکروفاراد
- خازن الکترولیت 1 میکروفاراد
- خازن عدسی 220 نانوفاراد
- خازن عدسی 100 نانوفاراد
