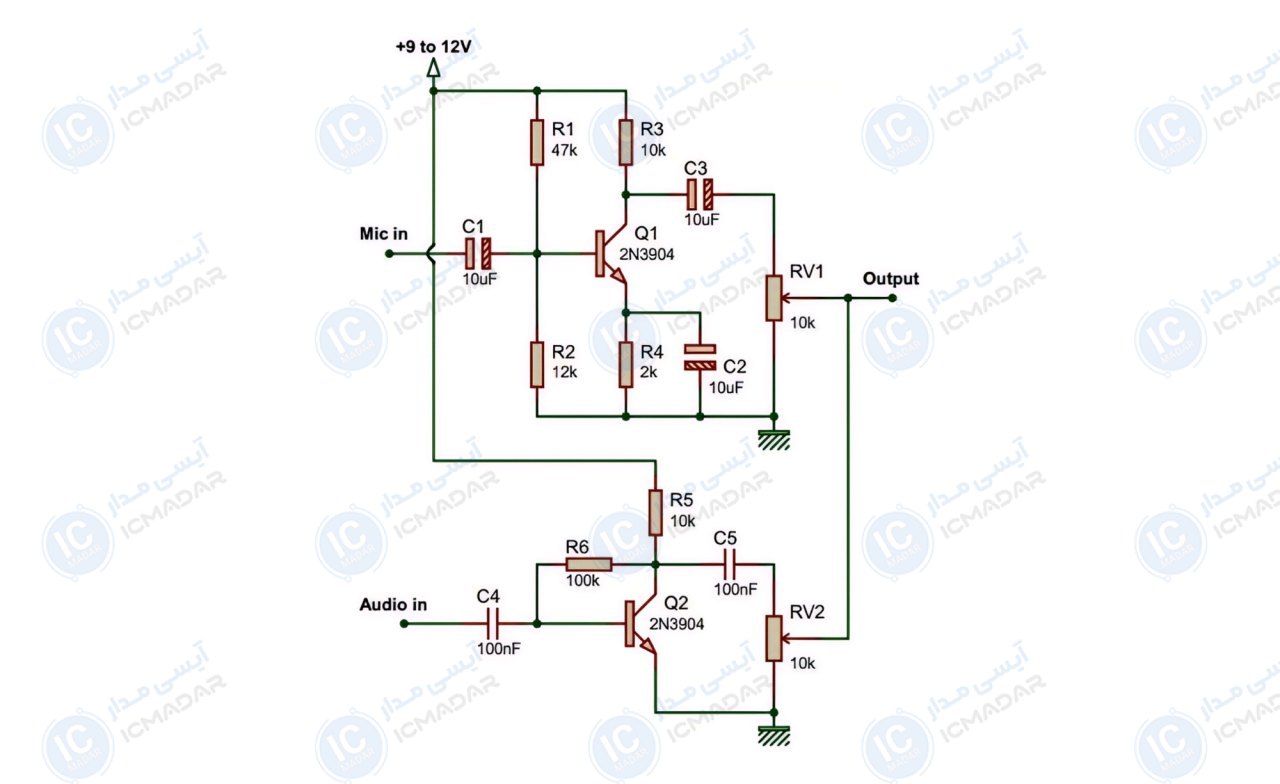

مدار میکسر صوتی 2 کانال با ترانزیستور
استودیو خانگی | ترکیب صدای میکروفن و موزیک | پیشتقویتکننده صوت
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور 2N3904 دو عدد
- خازن الکترولیت 10 میکرو فاراد 16 ولت سه عدد
- خازن عدسی 100 نانو فاراد دو عدد
- مقاومت 100 کیلو اهم
- مقاومت 47 کیلو اهم
- مقاومت 12 کیلو اهم
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 2 کیلو اهم
- پتانسیومتر 10 کیلو اهم دو عدد
