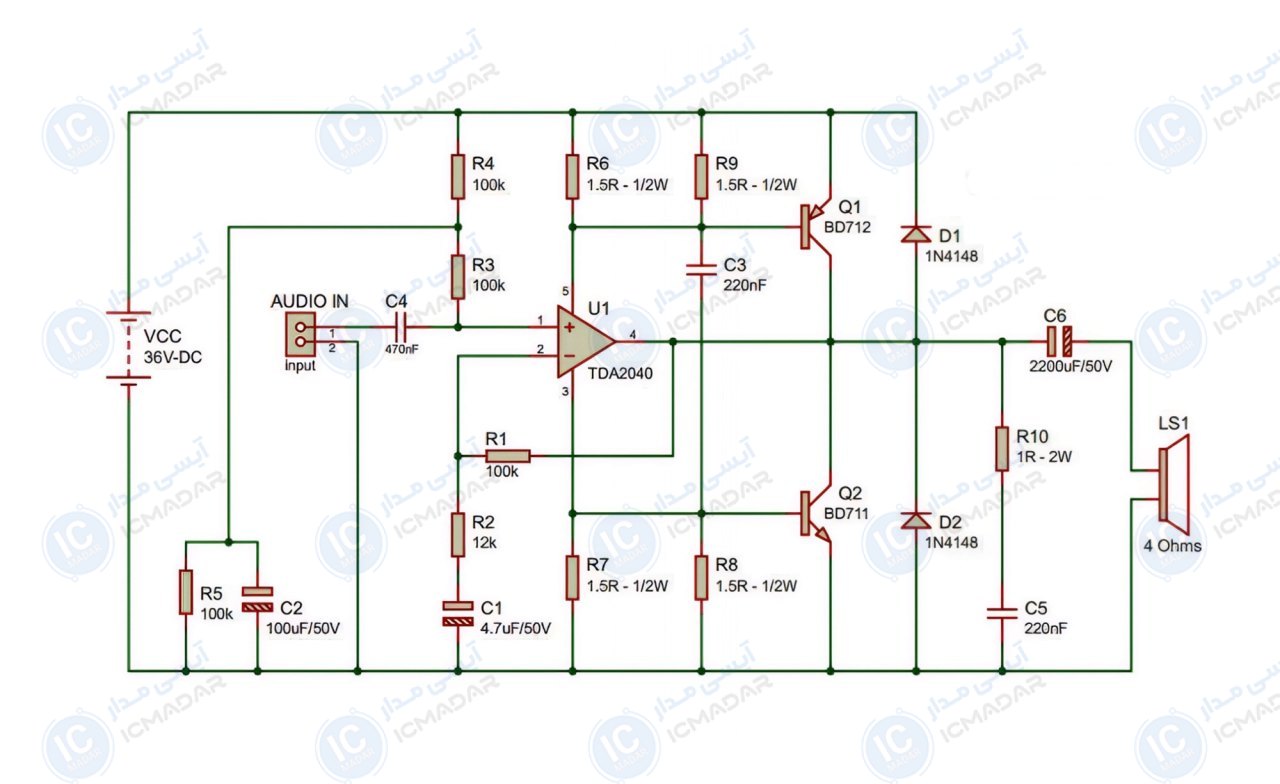

مدار آمپلی فایر 40 وات با آیسی TDA2040
سیستم صوتی حرفهای | ساخت اسپیکر قدرتمند | آمپلیفایر خودرو
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی TDA2040
- ترانزیستور BD711
- ترانزیستور BD712
- دیود 1N4148 دو عدد
- بلندگو 4 اهم 40 وات
- ترمینال پیچی 2 پین دو عدد
- مقاومت 100 کیلو اهم چهار عدد
- مقاومت 12 کیلو اهم
- مقاومت 1.5 اهم نیم وات چهار عدد
- مقاومت 1 اهم 2 وات
- خازن الکترولیت 2200 میکروفاراد
- خازن الکترولیت 100 میکروفاراد
- خازن الکترولیت 4.7 میکروفاراد
- خازن عدسی 470 نانوفاراد
- خازن عدسی 220 نانوفاراد دو عدد
