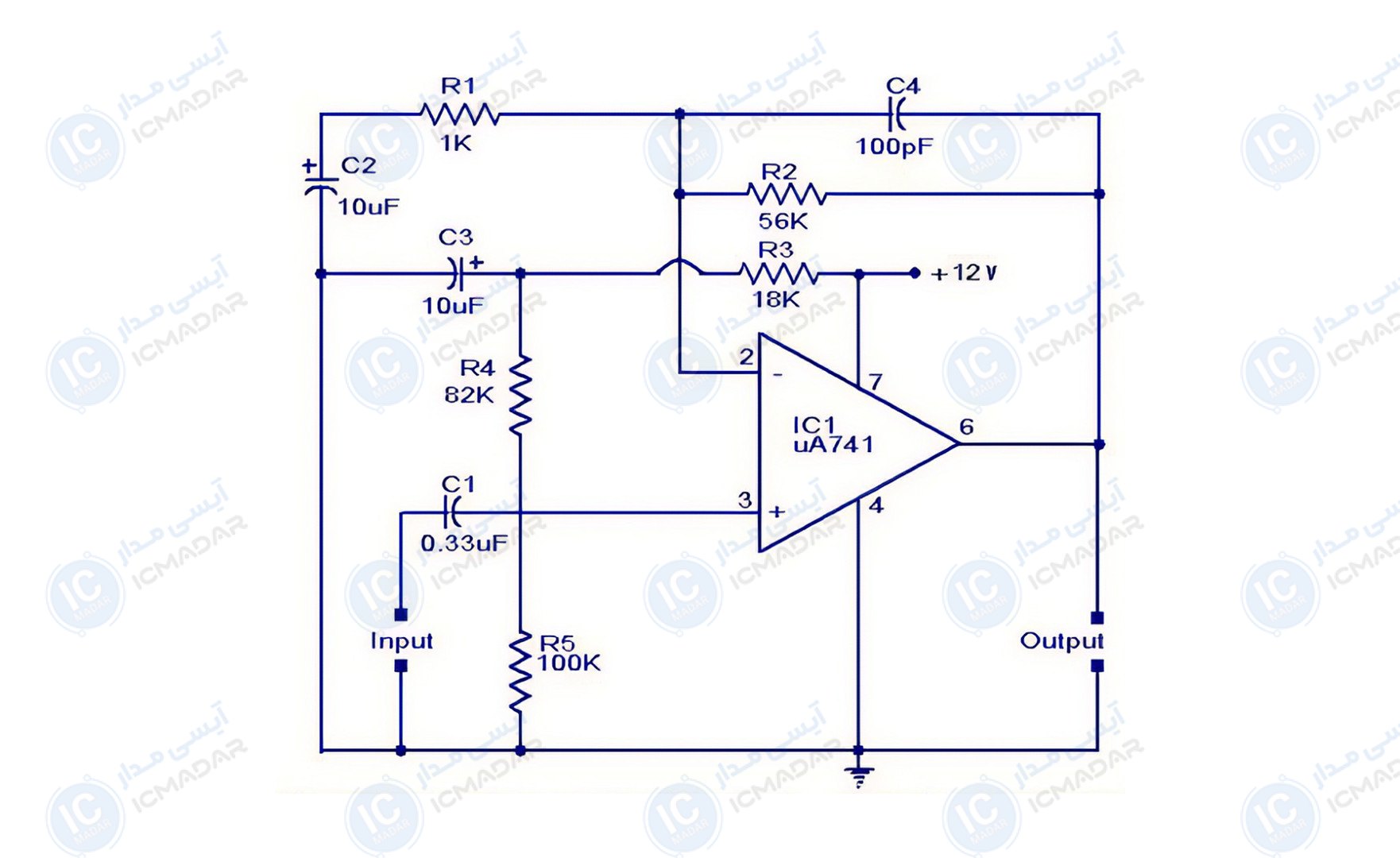

مدار پری آمپلی فایر پیکاپ مغناطیسی با uA 741
تقویت سیگنال پیکاپهای مغناطیسی | کاهش نویز و صدای هوم | تطبیق امپدانس ورودی گرامافون
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی uA741
- خازن 10 میکروفاراد دو عدد
- خازن 330 نانوفاراد
- خازن 100 پیکوفاراد
- مقاومت 100 کیلواهم
- مقاومت 82 کیلواهم
- مقاومت 56 کیلواهم
- مقاومت 18 کیلواهم
- مقاومت 1 کیلواهم
