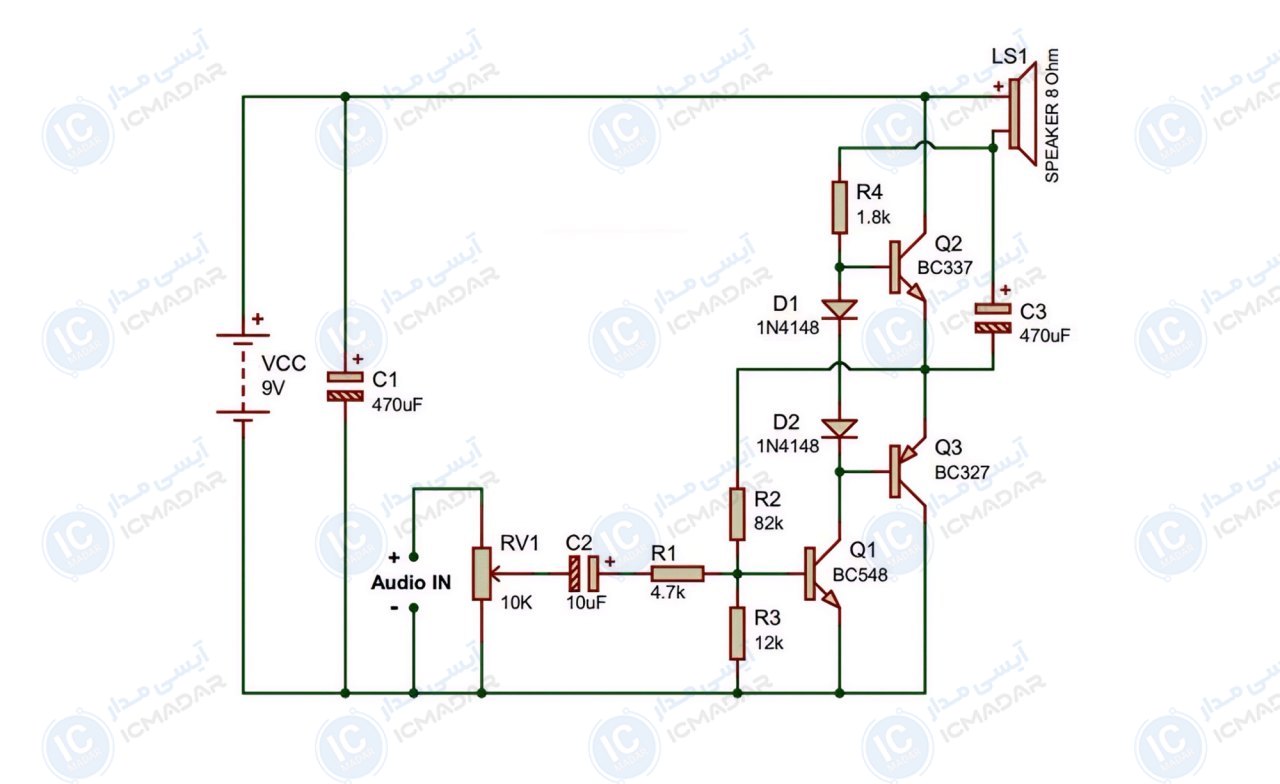

مدار آمپلی فایر کلاس AB
آمپلی فایر هدفون | اسپیکر پرتابل کوچک | تقویت صدای موبایل
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور BC548
- ترانزیستور BC337
- ترانزیستور BC327
- مقاومت 4.7K اهم
- مقاومت 82K اهم
- مقاومت 12K اهم
- مقاومت 1.8K اهم
- پتانسیومتر 10K اهم
- خازن الکترولیت 470 میکروفاراد دو عدد
- خازن الکترولیت 10 میکروفاراد یک عدد
- دیود 1N4148 دو عدد
- بلندگو 8 اهم یک عدد
