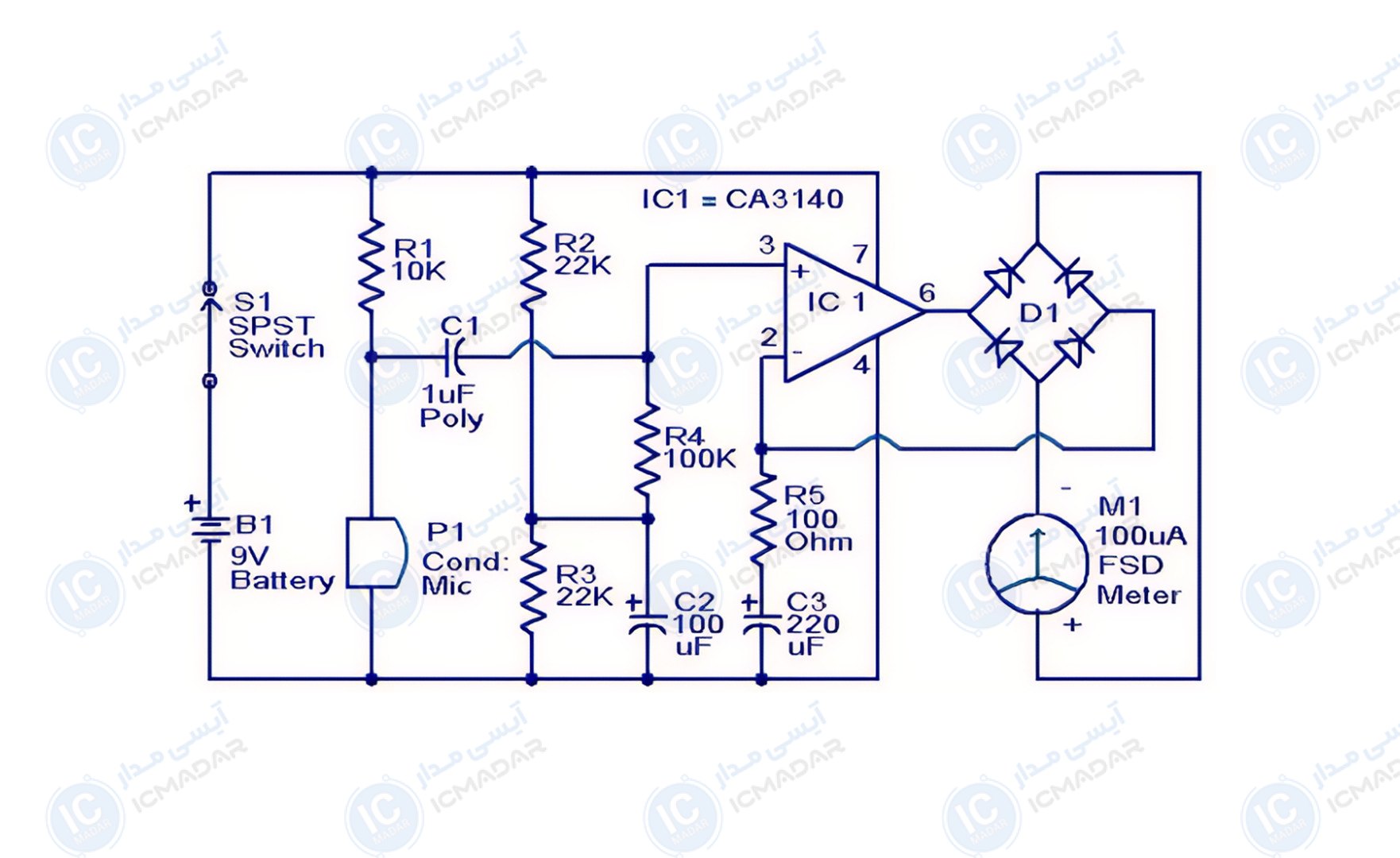

مدار سنجش فشار صدا با CA3140
اندازهگیری سطح صدا | کالیبره کردن سیستمهای صوتی | تنظیم سینمای خانگی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی CA3140
- میکروفن خازنی
- پل دیودی 1 آمپر
- خازن الکترولیت 100 میکروفاراد
- خازن الکترولیت 220 میکروفاراد
- خازن الکترولیت 1 میکروفاراد
- مقاومت 100 کیلواهم
- مقاومت 22 کیلواهم دوعدد
- مقاومت 10 کیلواهم
- مقاومت 100 اهم
- آمپرمتر 100 میکروآمپر
- کلید SPST
- باتری 9 ولت
