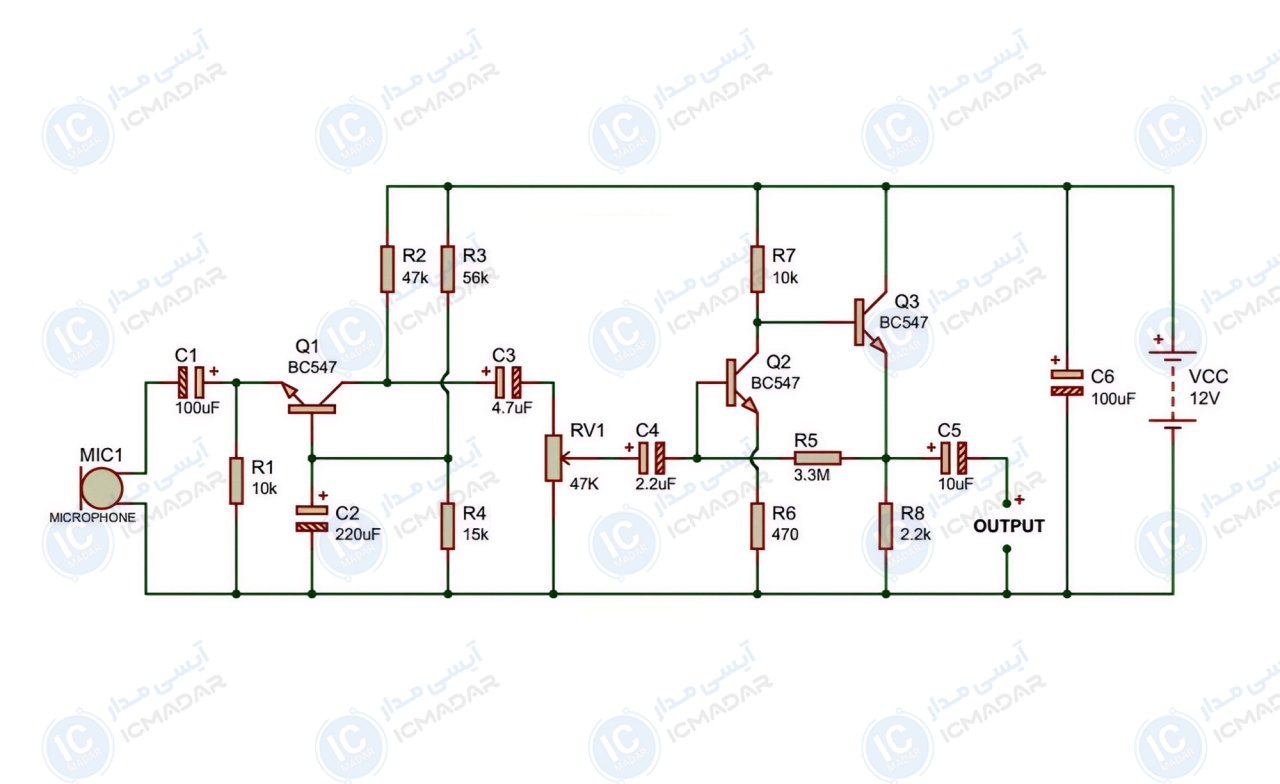

مدار پیش تقویت کننده میکروفن داینامیک
سیستمهای صوتی | استودیو ضبط صدا | تقویت میکروفن داینامیک
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور BC547 سه عدد
- میکروفن داینامیک
- خازن الکترولیت 220 میکرو فاراد 25 ولت
- خازن الکترولیت 100 میکرو فاراد 25 ولت دو عدد
- خازن الکترولیت 10 میکرو فاراد 25 ولت
- خازن الکترولیت 4.7 میکرو فاراد 25 ولت
- خازن الکترولیت 2.2 میکرو فاراد 25 ولت
- مقاومت 3.3 مگا اهم
- مقاومت 56 کیلو اهم
- مقاومت 47 کیلو اهم
- مقاومت 15 کیلو اهم
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 2.2 کیلو اهم
- مقاومت 470 اهم
- پتانسیومتر 47 کیلو اهم
