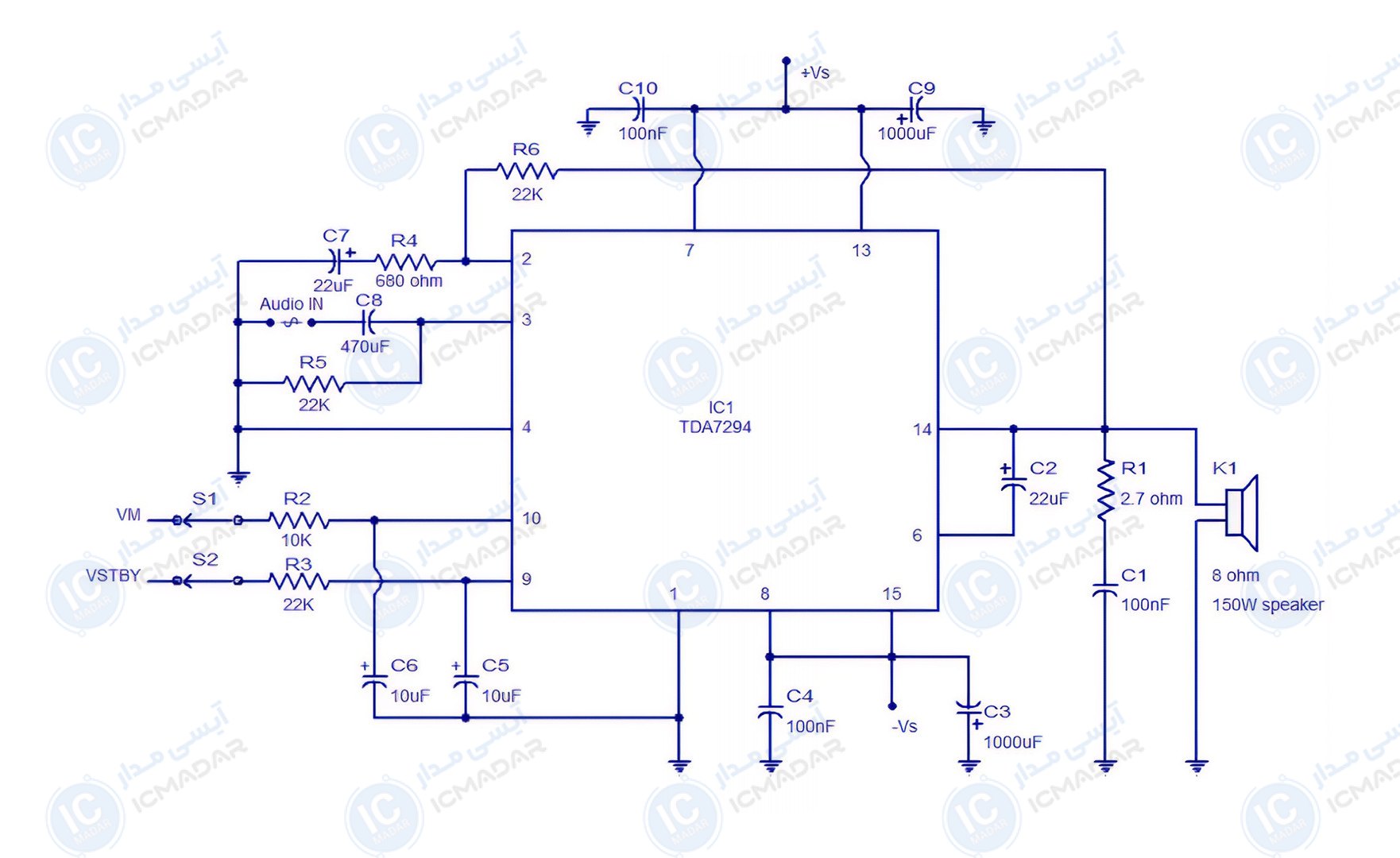

مدار تقویتکننده صوتی 100 وات TDA7294
ساخت آمپلیفایر قدرت Hi-Fi | استفاده در سیستمهای استودیویی | تقویتکننده برای بلندگوهای بزرگ
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی TDA7294
- خازن 1000 میکروفاراد دو عدد
- خازن 470 میکروفاراد
- خازن 22 میکروفاراد دو عدد
- خازن 10 میکروفاراد دو عدد
- خازن 100 نانوفاراد سه عدد
- مقاومت 22 کیلواهم سه عدد
- مقاومت 10 کیلواهم دو عدد
- مقاومت 680 اهم
- مقاومت 2.7 اهم
- بلندگو 8 اهم 150 وات
