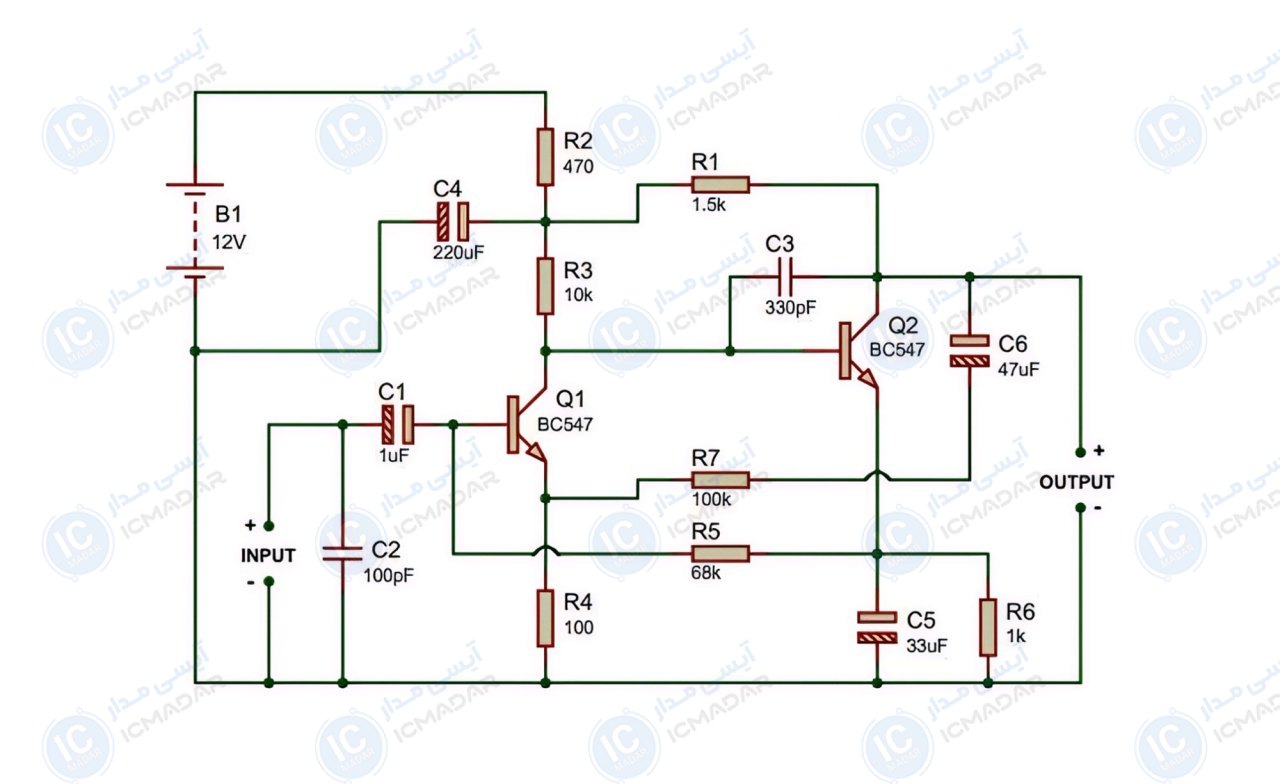

مدار پیش تقویت کننده هد ضبط
دستگاههای ضبط صوت | تقویت هد ضبط | تجهیزات استودیو
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور BC547 دو عدد
- خازن الکترولیت 220 میکرو فاراد 25 ولت
- خازن الکترولیت 47 میکرو فاراد 25 ولت
- خازن الکترولیت 33 میکرو فاراد 25 ولت
- خازن الکترولیت 1 میکرو فاراد 25 ولت
- خازن عدسی 330 پیکو فاراد
- خازن عدسی 100 پیکو فاراد
- مقاومت 100 کیلو اهم
- مقاومت 68 کیلو اهم
- مقاومت 10 کیلو اهم
- مقاومت 1.5 کیلو اهم
- مقاومت 1 کیلو اهم
- مقاومت 470 اهم
- مقاومت 100 اهم
