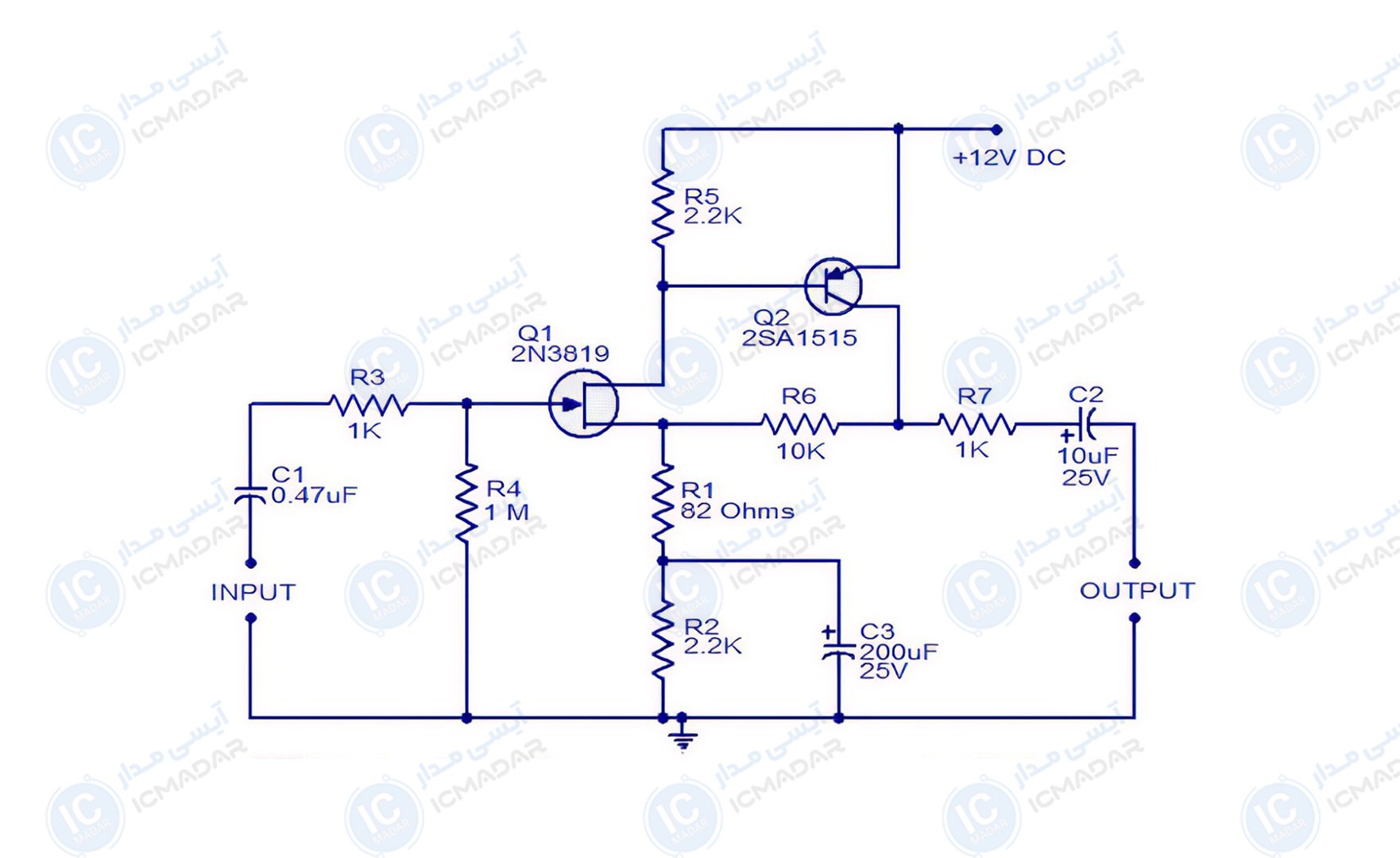

مدار پریآمپلیفایر صوتی مبتنی بر FET
پیشتقویتکننده صوتی با نویز پایین | تقویت سیگنالهای صوتی ضعیف | استفاده در سیستمهای ضبط استودیویی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور 2N3819
- ترانزیستور 2SA1515
- خازن 200 میکروفاراد 25 ولت
- خازن 10 میکروفاراد 25 ولت
- خازن عدسی 0.47 میکروفاراد
- مقاومت 1 مگااهم
- مقاومت 10 کیلواهم
- مقاومت 2.2 کیلواهم دو عدد
- مقاومت 1 کیلواهم دو عدد
- مقاومت 82 اهم
