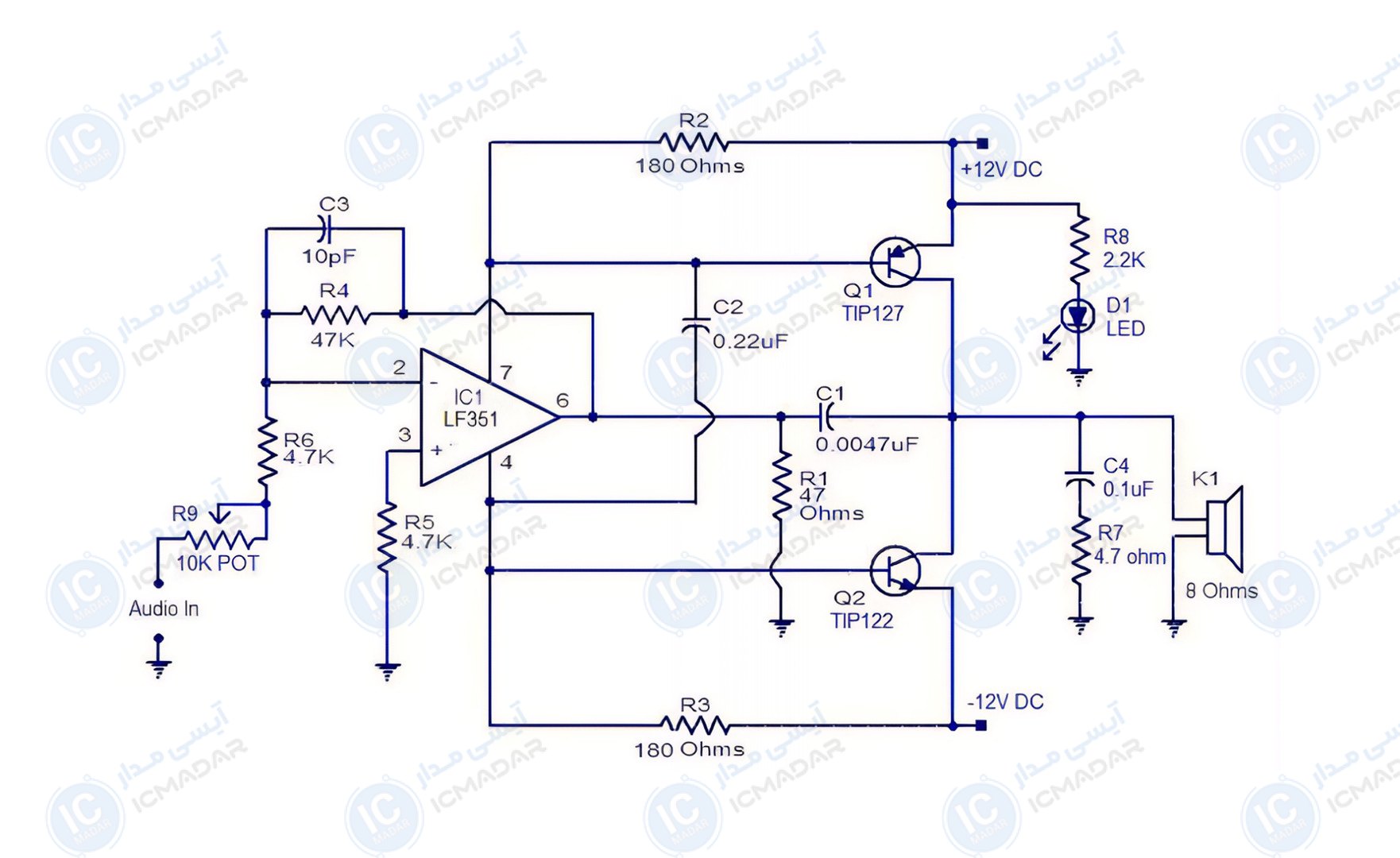

مدار آمپلی فایر صوتی 10 وات ساده
ساخت آمپلی فایر Hi-Fi ساده | تقویت صدای اسپیکر 8 اهم | استفاده در سیستمهای صوتی خانگی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LF351
- ترانزیستور TIP127
- ترانزیستور TIP122
- خازن 0.22 میکروفاراد
- خازن 0.1 میکروفاراد
- خازن 4.7 نانوفاراد
- خازن 10 پیکوفاراد
- مقاومت 4.7 کیلواهم دو عدد
- مقاومت 2.2 کیلواهم
- مقاومت 180 اهم دو عدد
- مقاومت 47 اهم
- مقاومت 4.7 اهم
- مقاومت 47 کیلواهم
- پتانسیومتر 10 کیلواهم
- دیود الایدی
- بلندگو 8 اهم
