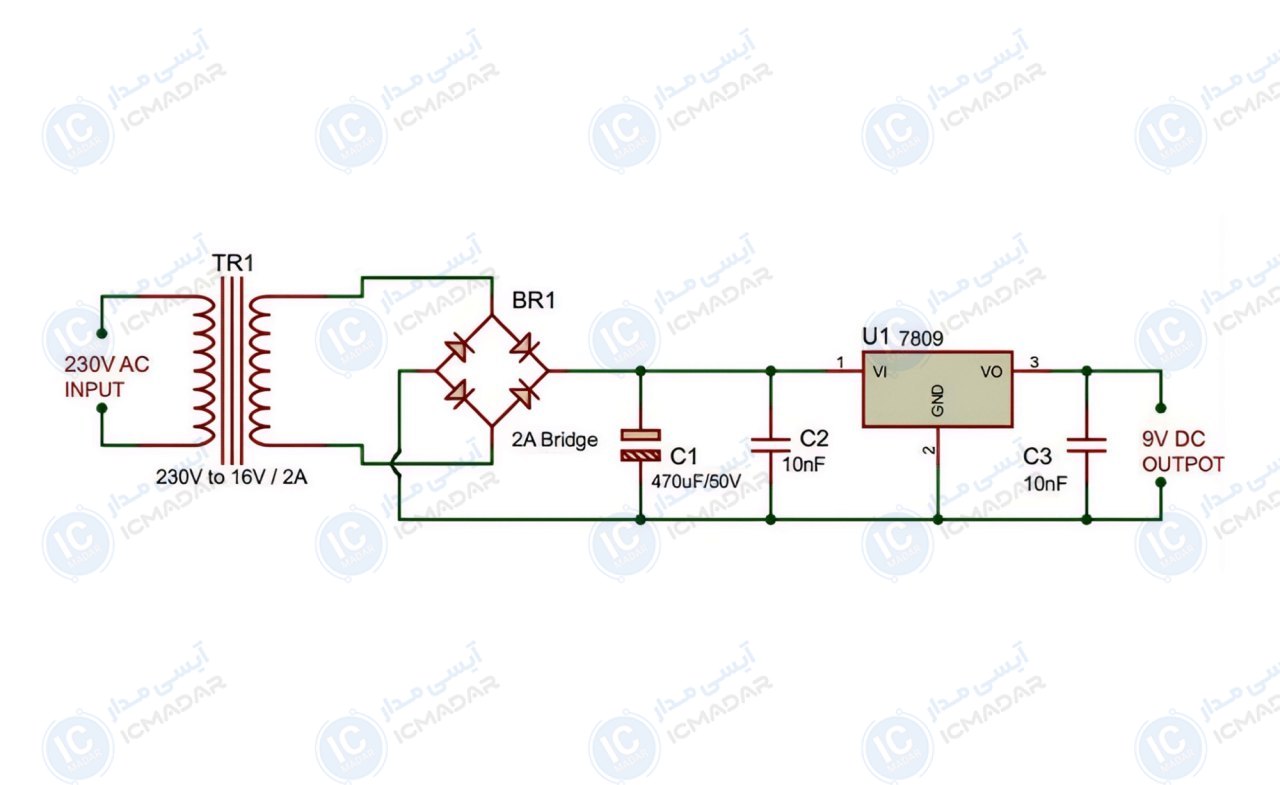

مدار منبع تغذیه 9 ولت با رگولاتور 7809
پروژههای آردوینو | مدارات دیجیتال | مدارات رباتیک
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- رگولاتور 7809
- پل دیودی 2 آمپر شانهای BR1
- ترانسفورماتور 16 ولت 2 آمپر TR1
- خازن الکترولیت 470 میکروفاراد 50 ولت
- خازن عدسی 10 نانو فاراد دو عدد
