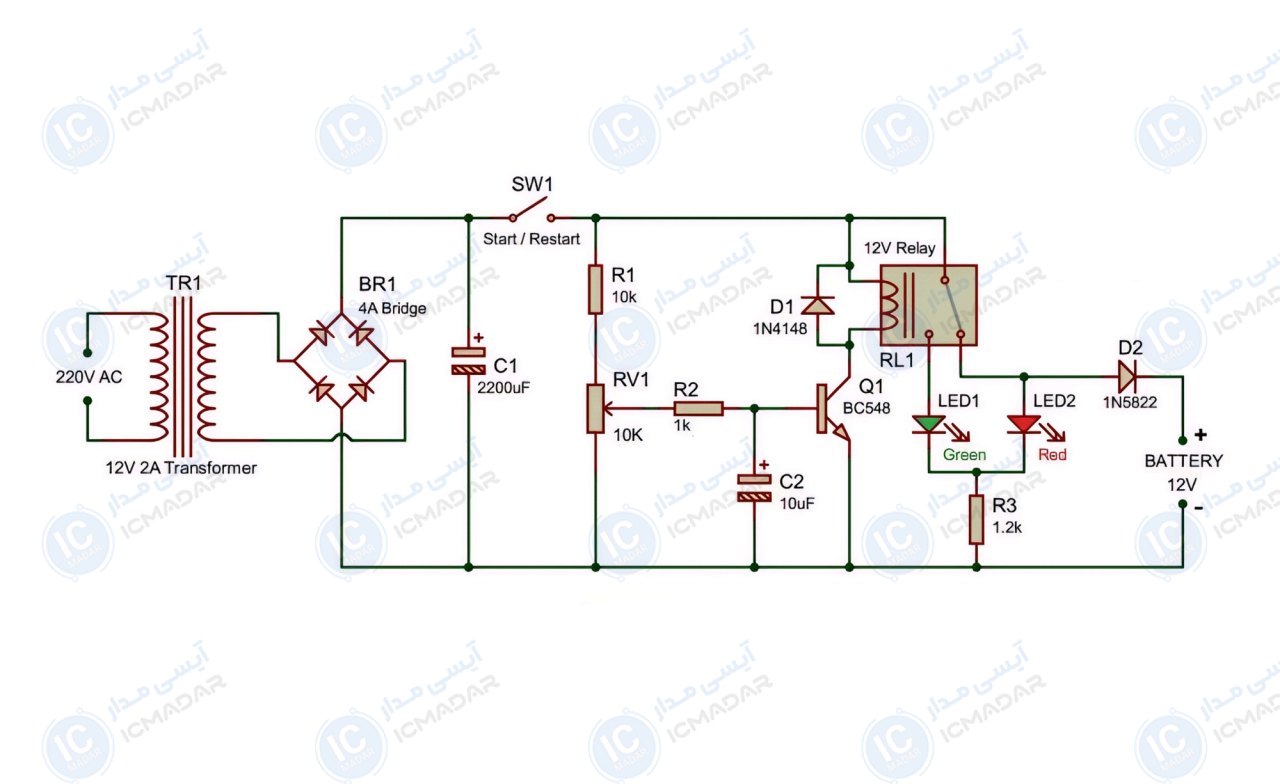

مدار ساده شارژر باتری 12 ولت با قطع خودکار
شارژ باتریهای 12 ولت سرباسید | شارژ باتریهای ژلهای UPS | شارژ باتری موتور سیکلت
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور BC548
- رله ۱۲ ولت ۱۰ آمپر
- دیود 1N5822
- دیود 1N4148
- خازن الکترولیت 2200 میکرو فاراد 25 ولت
- خازن الکترولیت 10 میکرو فاراد 16 ولت
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 1.2 کیلو اهم
- مقاومت 1 کیلو اهم
- پتانسیومتر 10 کیلو اهم
- پل دیود 4 آمپر
- ترانس 12 ولت 1 آمپر
- ال ای دی سبز
- ال ای دی قرمز
- کلید قطع و وصل
