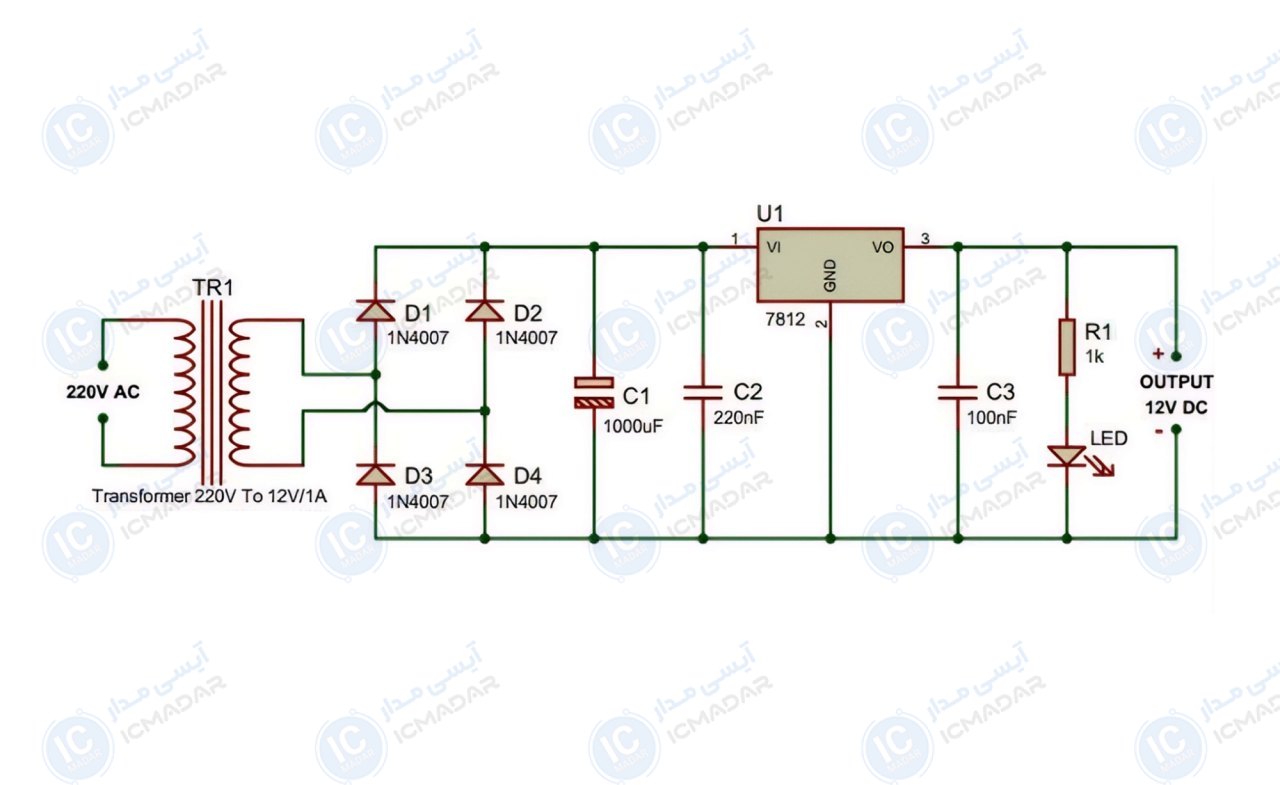

مدار منبع تغذیه 12 ولت ساده با رگولاتور 7812
بردهای آزمایشی | آردوینو و رلهها | نمایشگرها و LEDها
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی 7812
- خازن الکترولیت 1000 میکرو فاراد 25 ولت
- خازن عدسی 220 نانو فاراد
- خازن عدسی 100 نانو فاراد
- مقاومت 1 کیلو اهم
- دیود 1N4007 چهار عدد
- ال ای دی 5 میلیمتر
- ترانس 220 به 12 ولت تک 1 آمپر
