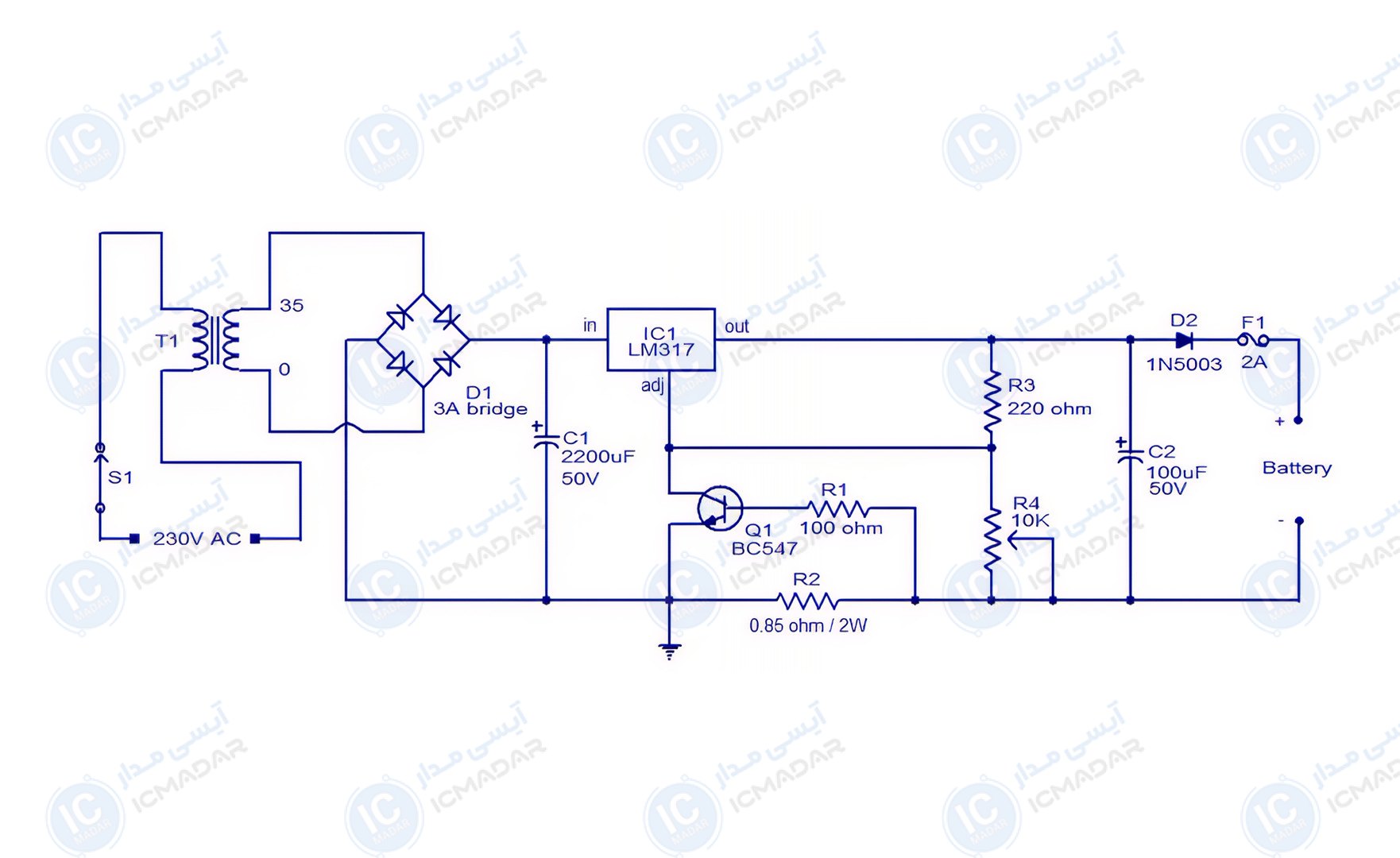

مدار شارژر باتری سربی اسید 24 ولت
شارژ باتریهای سربی اسید 24 ولت | شارژ باتریهای UPS | شارژ باتریهای سیستمهای امنیتی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LM317
- ترانزیستور BC547
- پل دیودی 3 آمپر
- دیود 1N5003
- ترانسفورماتور 230V به 35V 3A
- خازن الکترولیت 2200 میکرو فاراد 50 ولت
- خازن الکترولیت 100 میکرو فاراد 50 ولت
- مقاومت 0.85 اهم 2 وات
- مقاومت 100 اهم
- مقرارت 220 اهم
- پتانسیومتر 10 کیلو اهم
- فیوز 2 آمپر
