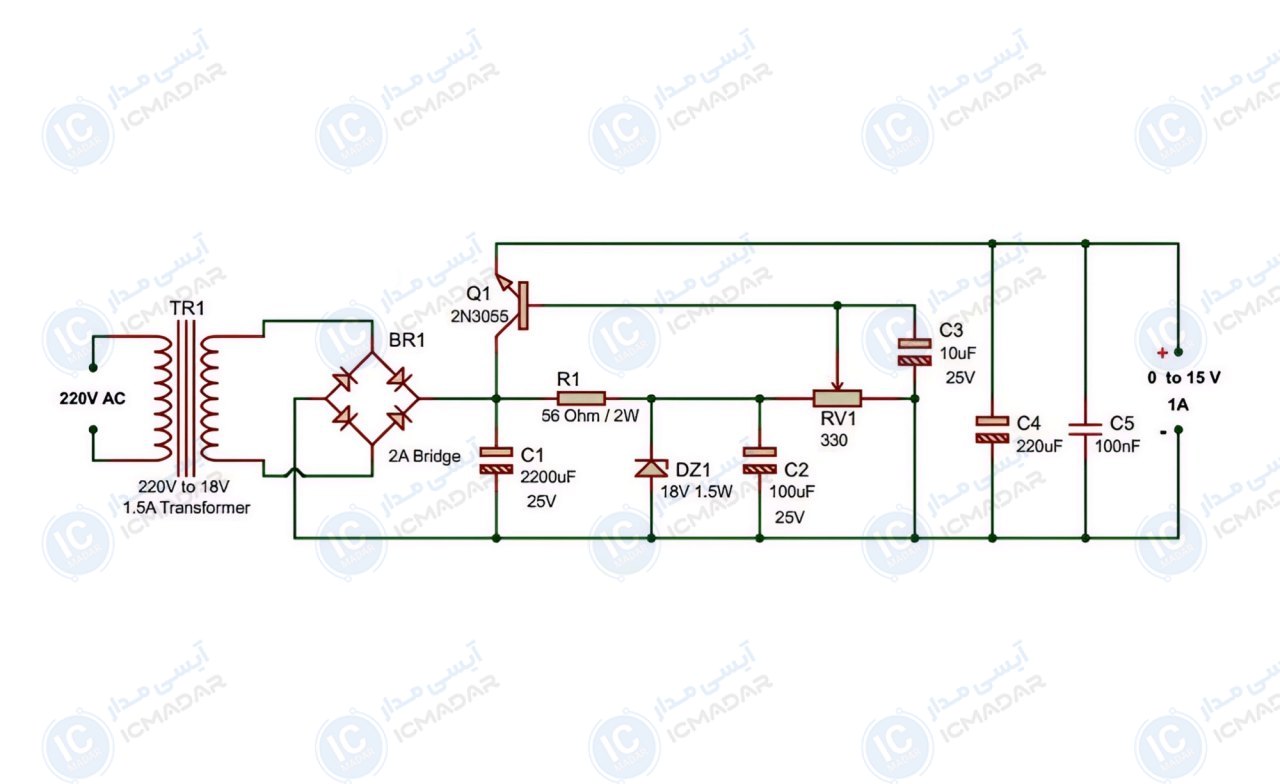

مدار منبع تغذیه متغیر 0 تا 15 ولت 1 آمپر
منبع تغذیه برای تست بردهای کوچک | راهاندازی ماژولهای الکترونیکی | استفاده در آزمایشگاه آموزشی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور 2N3055
- پل دیود 2 آمپر
- دیود زنر 18 ولت 1.5 وات
- خازن الکترولیت 2200 میکرو فاراد 25 ولت
- خازن الکترولیت 220 میکرو فاراد 25 ولت
- خازن الکترولیت 100 میکرو فاراد 25 ولت
- خازن الکترولیت 10 میکرو فاراد 25 ولت
- خازن عدسی 100 نانو فاراد
- مقاومت 56 اهم 2 وات
- پتانسیومتر 330 اهم
- ترانسفورماتور 220 ولت به 18 ولت 1.5 آمپر
