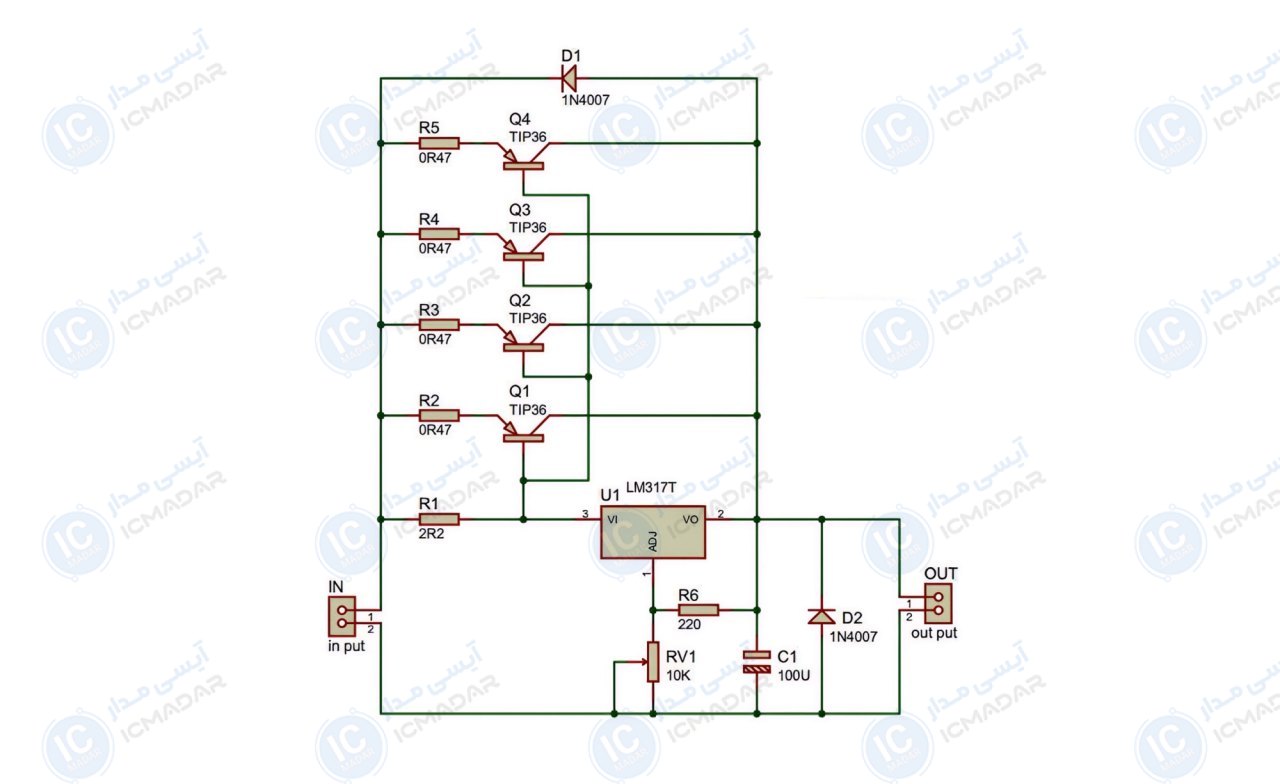

مدار منبع تغذیه متغیر 10 آمپر با LM317
تغذیه مدارهای پرمصرف | تست موتورها | استفاده در کارگاه تعمیرات
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LM317T
- ترانزیستور TIP36 چهار عدد
- دیود 1N4007 دو عدد
- خازن الکترولیت 100 میکرو فاراد 50 ولت
- مقاومت 2.2 اهم آجری 10 وات
- مقاومت 0.47 اهم آجری 10 وات چهار عدد
- مقاومت 220 اهم 0.25 وات
- پتانسیومتر 10 کیلو اهم
