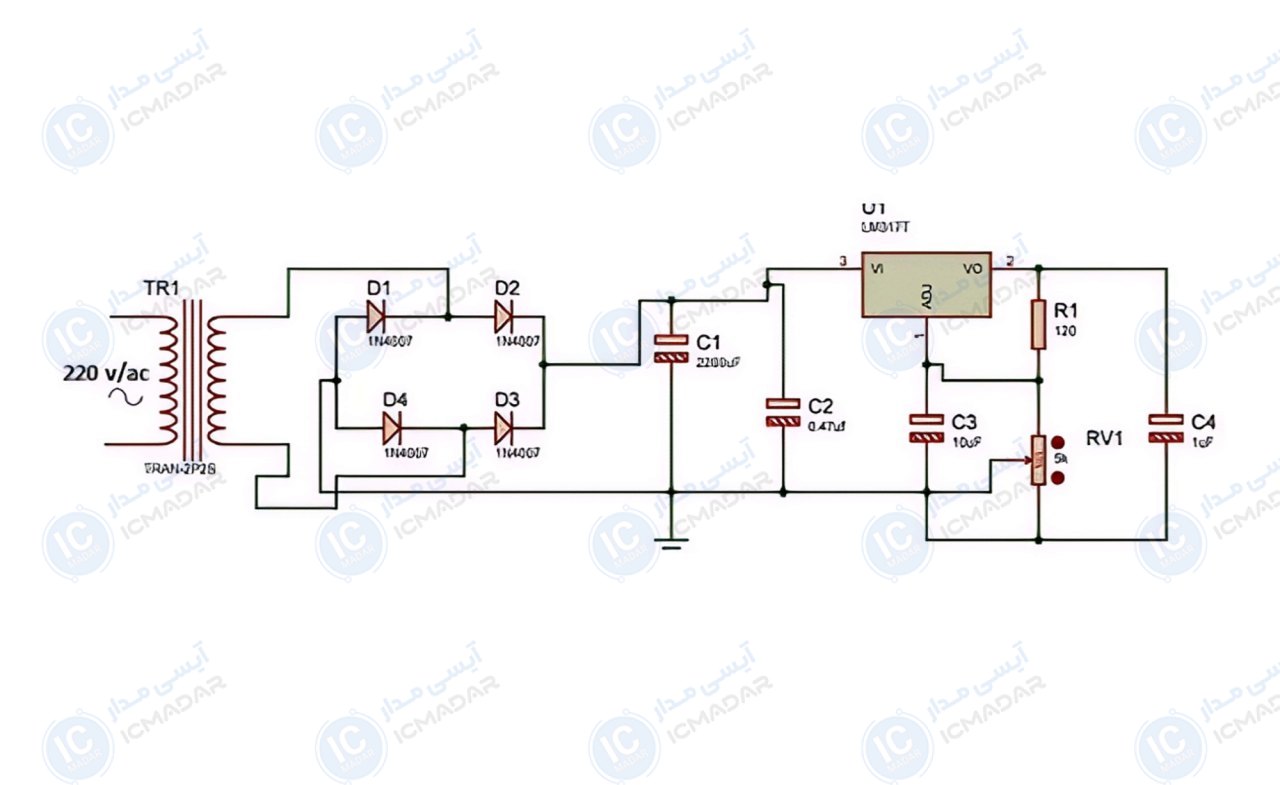

منبع تغذیه 1.2 ولت تا 24 ولت ساده با LM317
تغذیه پروژههای آموزشی | تست مدارهای کوچک | استفاده در کارگاه
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LM317
- دیود 1N4007 چهار عدد
- خازن الکترولیت 2200 میکرو فاراد 35 ولت
- خازن الکترولیت 10 میکرو فاراد 50 ولت
- خازن الکترولیت 1 میکرو فاراد 50 ولت
- خازن الکترولیت 0.47 میکرو فاراد 50 ولت ( عدسی/پلیاستر)
- مقاومت 120 اهم
- پتانسیومتر 5 کیلو اهم
تو میتونی اولین سازنده باشی!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
تمام مدارات ارائه شده توسط تیم آیسی مدار طراحی و تولید شدهاند. هرگونه فروش یا بازنشر این محتوا در خارج از پلتفرم ممنوع بوده و پیگرد قانونی خواهد داشت.
