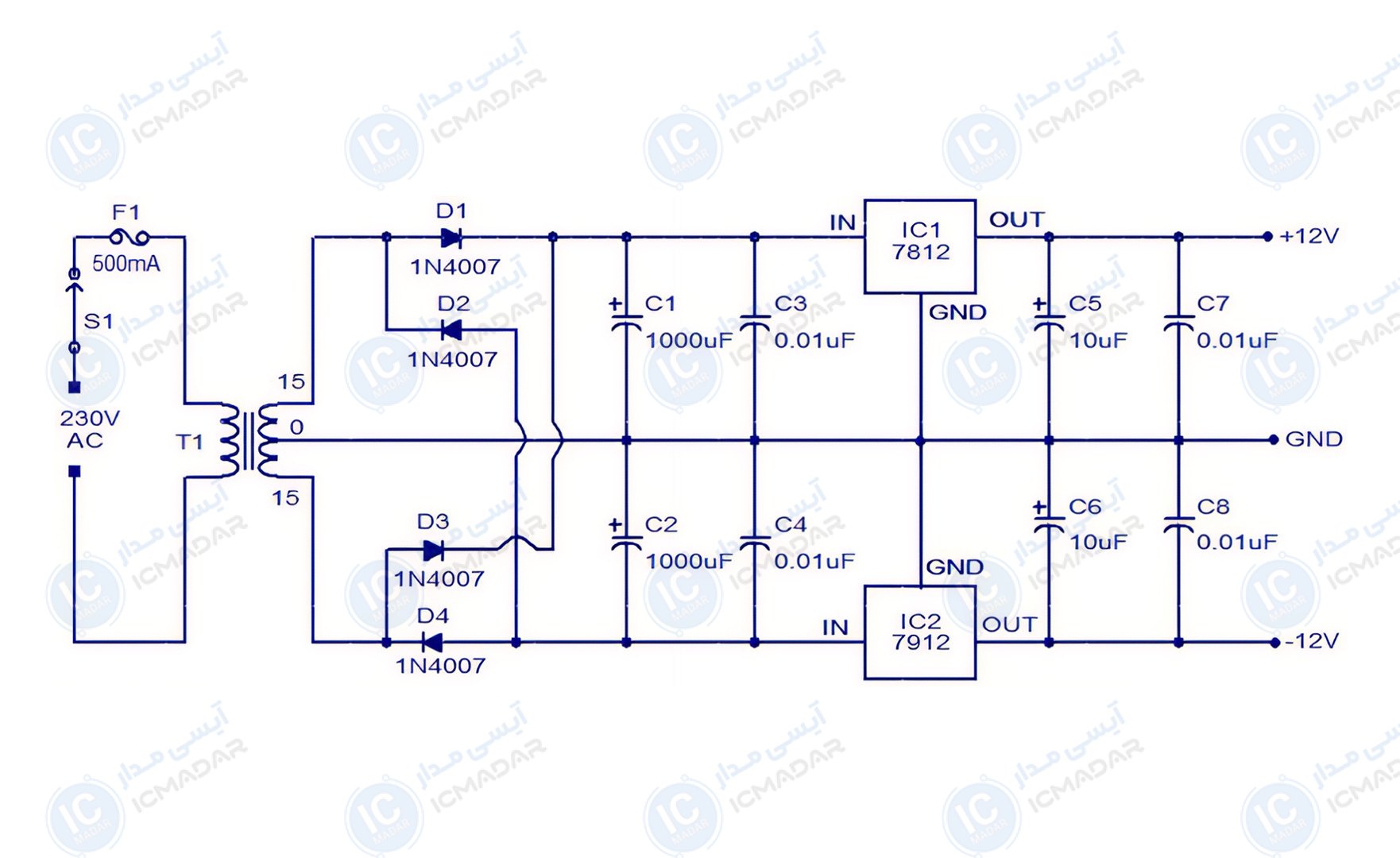

مدار منبع تغذیه دوگانه رگوله شده
تغذیه پیشتقویت کنندهها | منبع تغذیه میکسرهای صوتی | منبع تغذیه تجهیزات آزمایشگاهی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی 7812
- آیسی 7912
- دیود 1N4007 چهار عدد
- ترانسفورماتور 230V به 15-0-15V 1A
- خازن 1000 میکرو فاراد 50 ولت دو عدد
- خازن عدسی 0.01 میکرو فاراد چهار عدد
- خازن 10 میکرو فاراد 50 ولت چهار عدد
- فیوز 500 میلیآمپر
