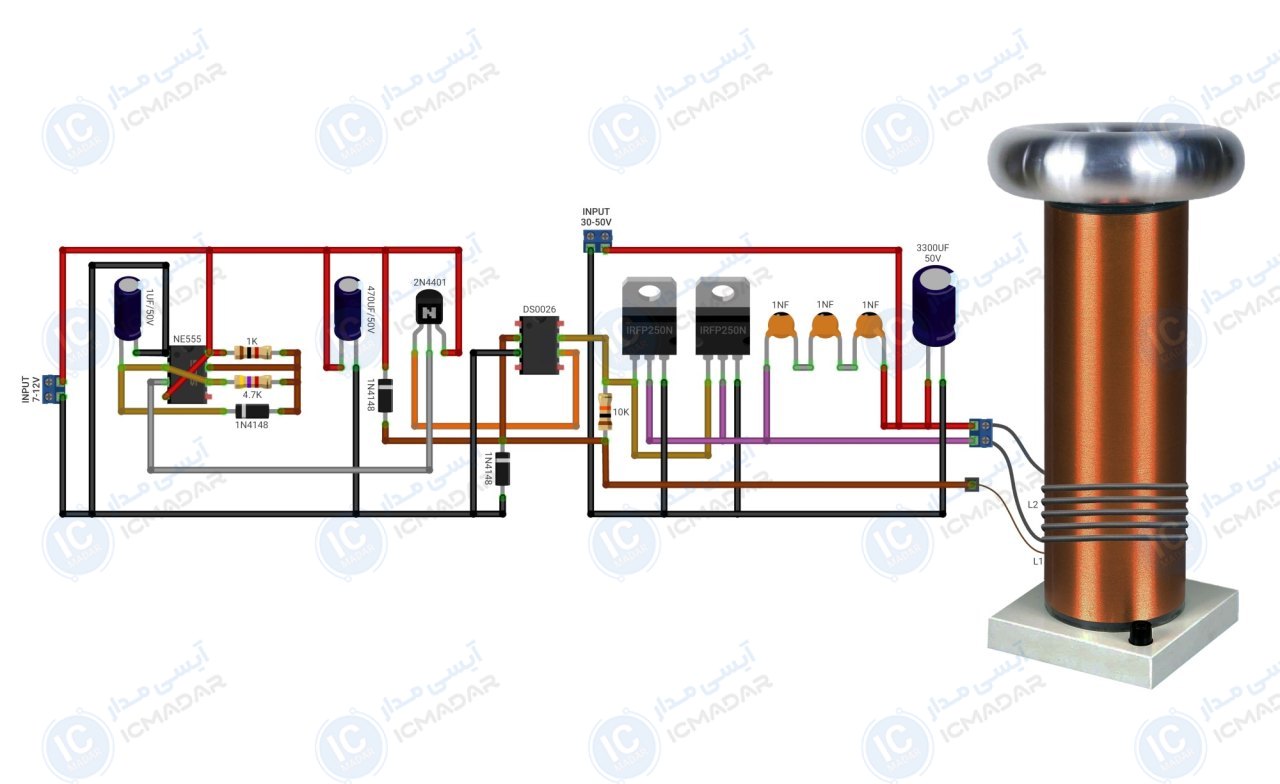

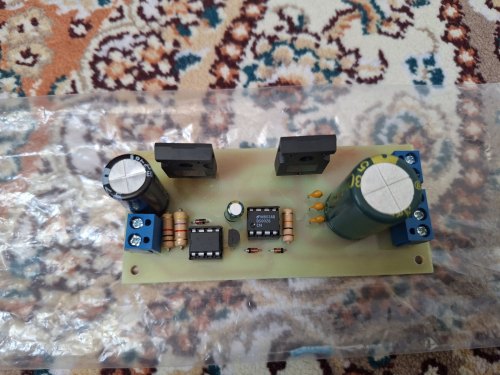

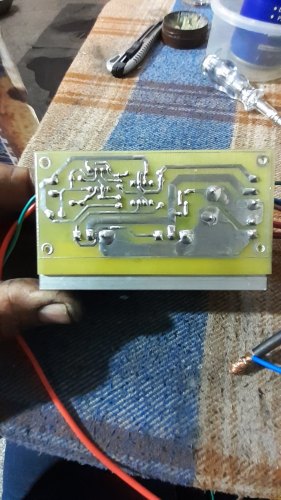

مدار کویل تسلا قوی
ایجاد قوسهای الکتریکی و جرقههای زیبا | نمایش انتقال بیسیم انرژی | کاربرد در نمایشگاههای علمی و فناوری
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : NE555
- • تغذیه ورودی مدار : 12 ولت
- • تغذیه قدرت : 30 تا 50 ولت
- • جریان بخش قدرت : 3 آمپر
- • ولتاژ خروجی : بالای 20 کیلوولت
- • میدان مغناطیسی : بسیار قوی
- • محیط پوشش : 10 سانتی متر
- • امکان تولید جریقه : بله
- • پی سی بی : 100 در 45 میلیمتر
- • تعداد قطعات : 17 عدد
لیست قطعات
- آیسی NE555
- درایور DS0026
- ترانزیستور IRFP250 دو عدد
- ترانزیستور 2N4401
- خازن 3300 میکرو فاراد 50 ولت
- خازن 470 میکرو فاراد 50 ولت
- خازن 1 میکرو فاراد 50 ولت
- خازن عدسی 1 نانو فاراد سه عدد
- دیود 1N4148 سه عدد
- مقاومت 1 کیلو اهم
- مقاومت 4.7 کیلو اهم
- مقاومت 10 کیلو اهم
آشنایی با قطعات مدار
