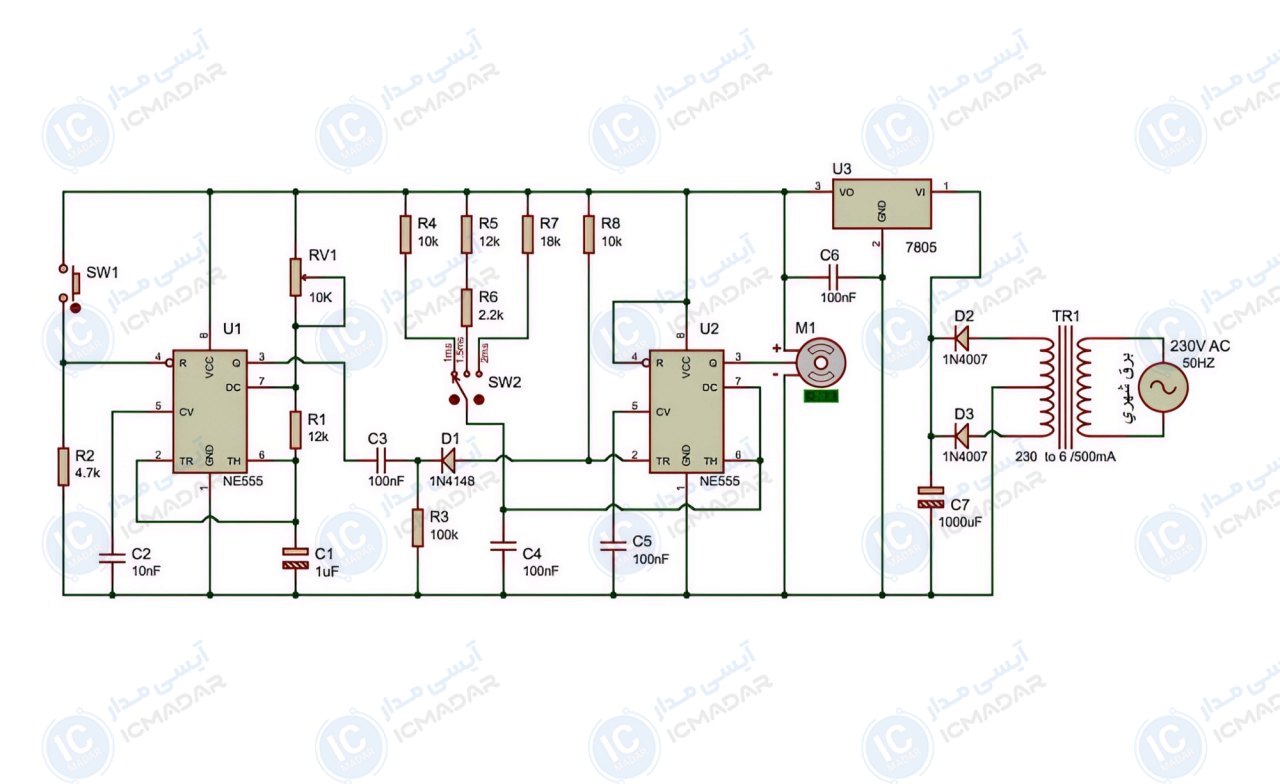

مدار تستر سروو موتور با استفاده از NE555
کاربرد در رباتیک | کاربرد در پروژههای آموزشی | کاربرد در تعمیر سروو موتور
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی NE555 دو عدد
- آیسی رگولاتور 7805
- دیود 1N4148
- دیود 1N4007 دو عدد
- ترانزیستور ندارد
- سروو موتور
- خازن الکترولیت 1000 میکرو فاراد 25 ولت
- خازن الکترولیت 1 میکرو فاراد 16 ولت
- خازن عدسی 100 نانو فاراد چهار عدد
- خازن عدسی 10 نانو فاراد
- مقاومت 100 کیلو اهم
- مقاومت 18 کیلو اهم
- مقاومت 12 کیلو اهم دو عدد
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 4.7 کیلو اهم
- مقاومت 2.2 کیلو اهم
- پتانسیومتر 10 کیلو اهم
- کلید فشاری
- کلید کشویی سه حالته
- ترانسفورماتور 6 ولت دوبل یا سه سر 0.5 آمپر
