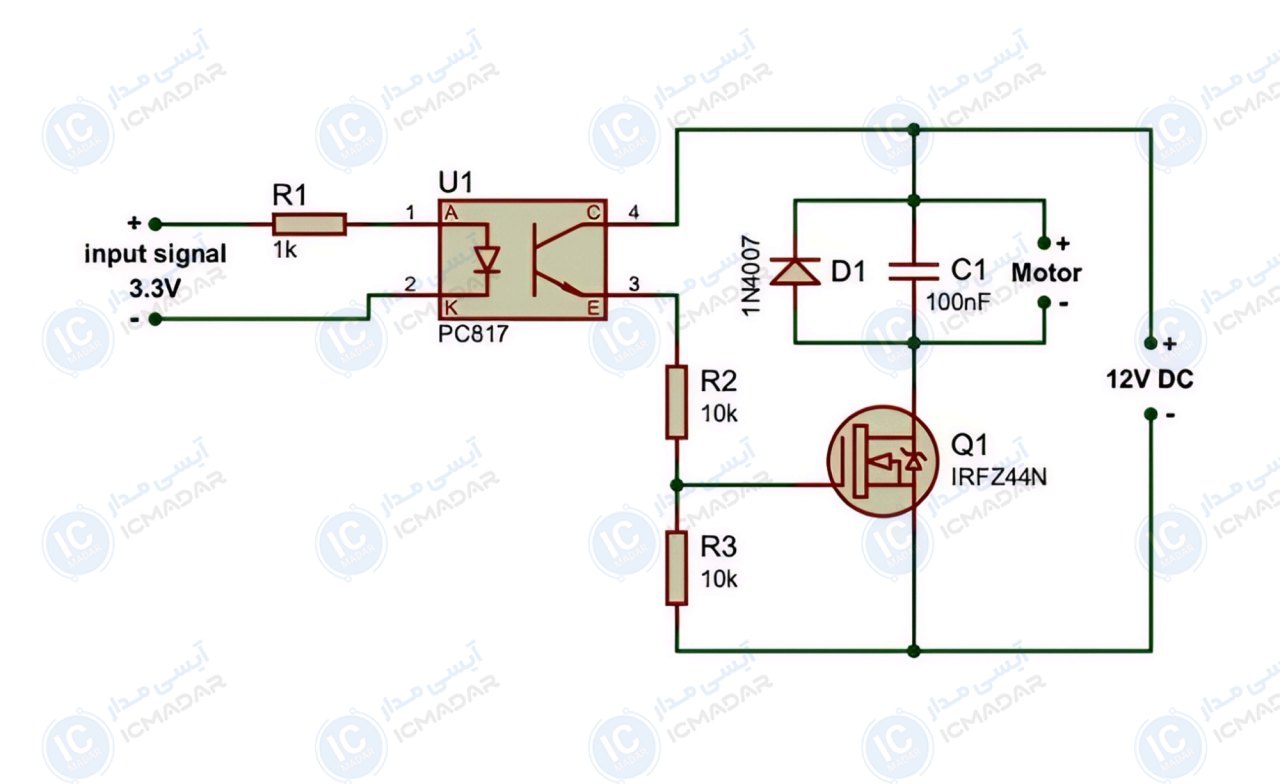

مدار درایور موتور DC با ماسفت و اپتوکوپلر
ایزولاسیون مدارهای کنترلی | کاربرد در رباتیک | سیستمهای آزمایشگاهی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ماسفت IRFZ44N
- اپتوکوپلر PC817
- دیود 1N4007
- خازن پلیاستر 100 نانو فاراد
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 1 کیلو اهم
