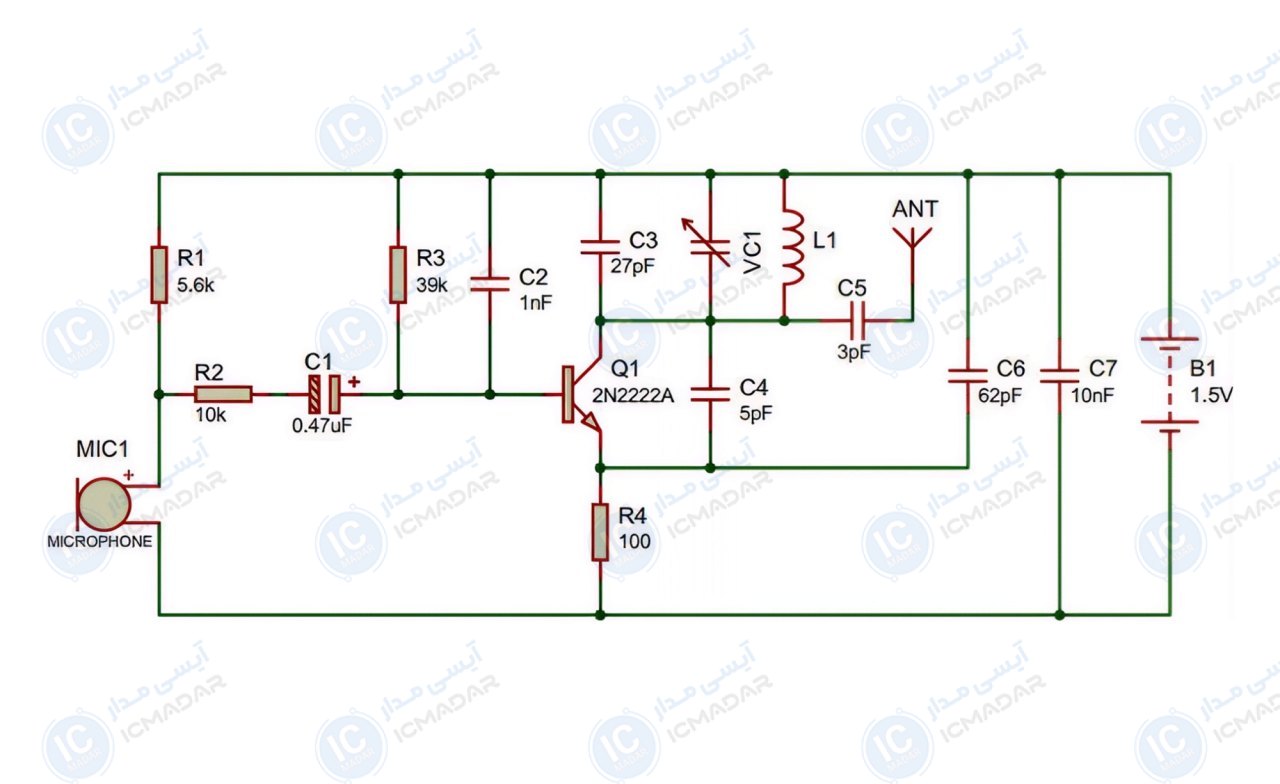

مدار فرستنده FM با ولتاژ 1.5 ولت
انتقال صدا با باتری کوچک | تست پروژه بیسیم | آموزش فرکانس FM
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور 2N2222A
- میکروفن خازنی
- مقاومت 39 کیلو اهم
- مقاومت 10 کیلو اهم
- مقاومت 5.6 کیلو اهم
- مقاومت 100 اهم
- خازن الکترولیت 0.47 میکرو فاراد 50 ولت
- خازن عدسی 10 نانو فاراد
- خازن عدسی 1 نانو فاراد
- خازن عدسی 62 پیکو فاراد
- خازن عدسی 27 پیکو فاراد
- خازن عدسی 5 پیکو فاراد
- خازن عدسی 3 پیکو فاراد
- خازن تریمر 30 پیکو فاراد
- سلف و آنتن طبق توضیحات
