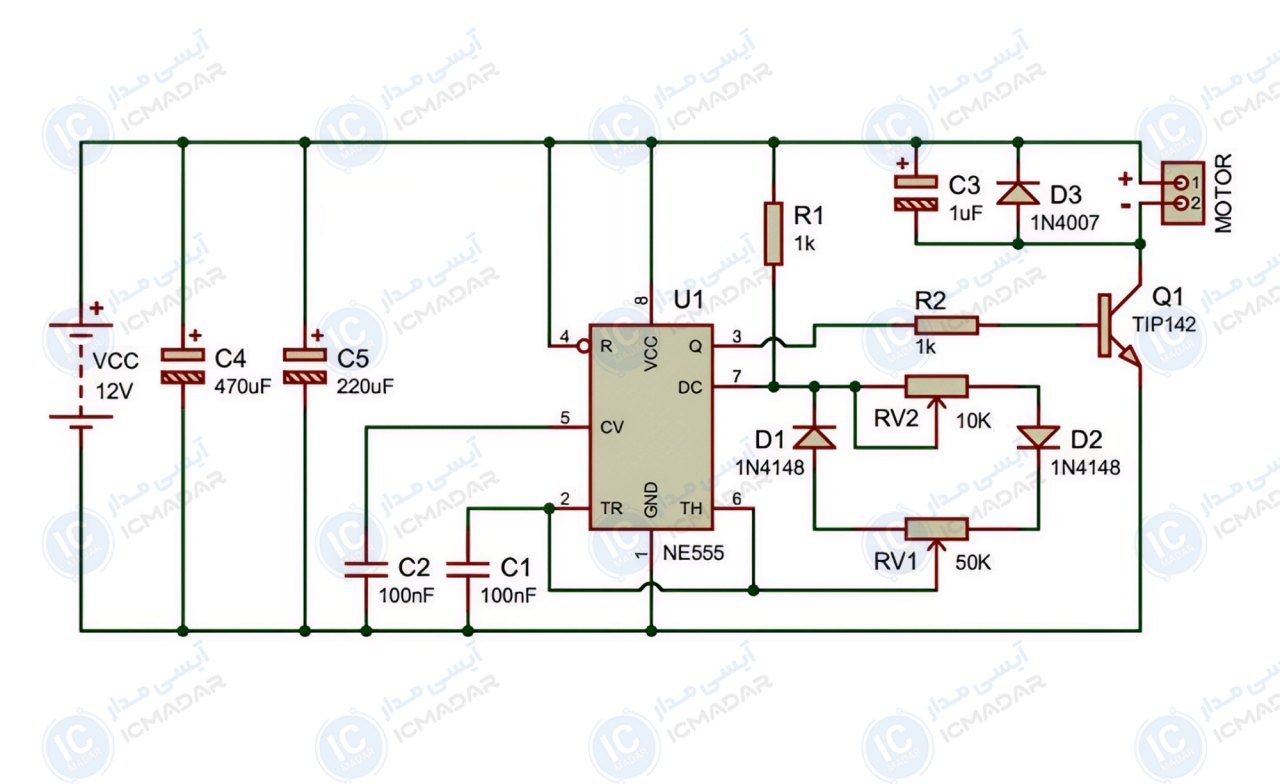

مدار کنترل دور موتور DC با PWM
کنترل سرعت فنهای DC | کنترل دور موتورهای رباتیک | تنظیم سرعت مینی دریل
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی NE555
- ترانزیستور TIP142
- دیود 1N4148 دو عدد
- دیود 1N4007
- خازن الکترولیت 470 میکرو فاراد 25 ولت
- خازن الکترولیت 220 میکرو فاراد 25 ولت
- خازن الکترولیت 1 میکرو فاراد 25 ولت
- خازن عدسی 100 نانو فاراد دو عدد
- پتانسیومتر ولومی 50 کیلو اهم
- پتانسیومتر تریمر 10 کیلو اهم
- مقاومت 1 کیلو اهم دو عدد
