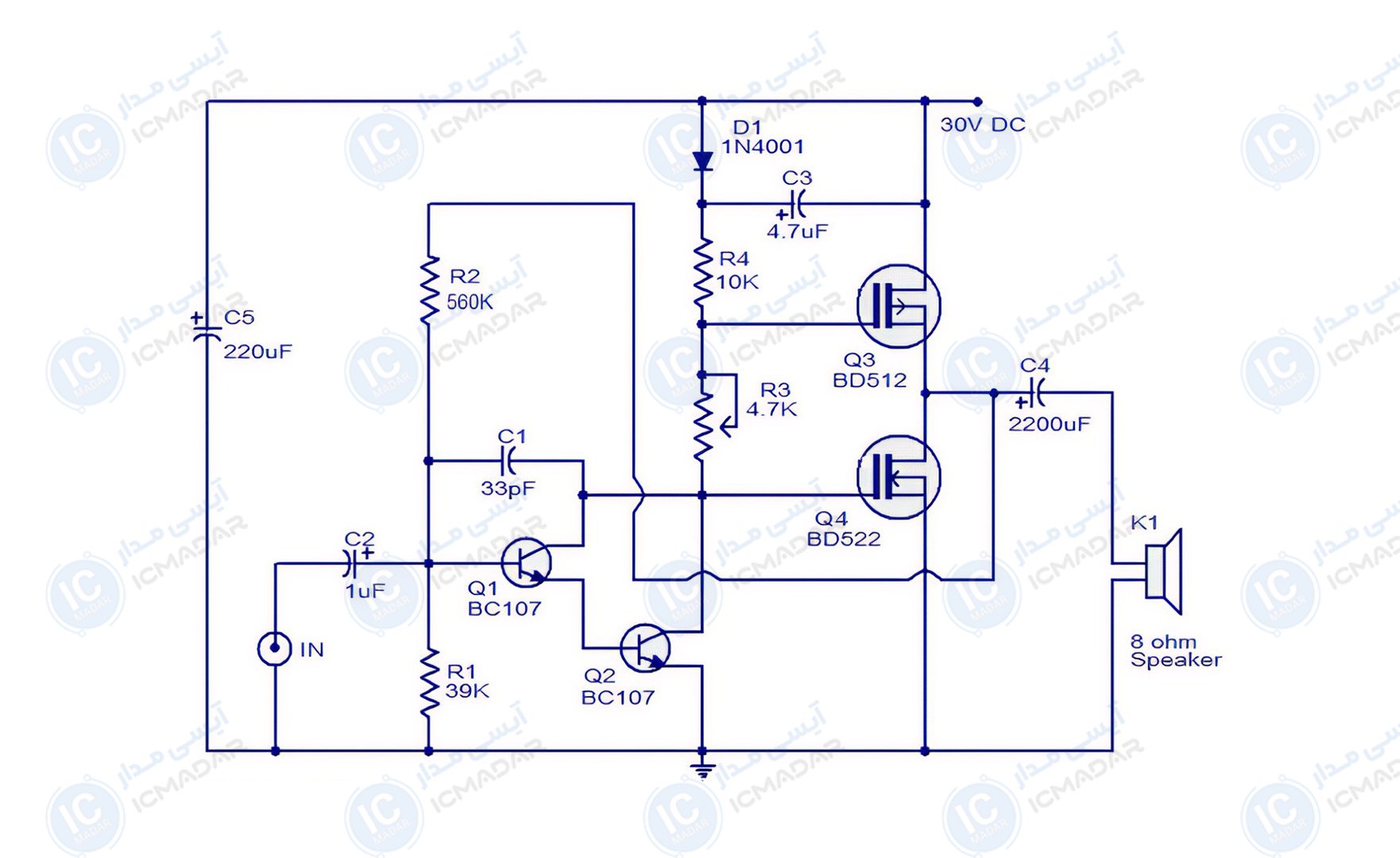

تقویت کننده صوتی 10 وات ماسفت
تقویت کننده خودرویی | سیستم صوتی خانگی کوچک | تقویت کننده وسیله قابل حمل
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ماسفت BD512
- ماسفت BD522
- ترانزیستور BC107
- دو عدد ترانزیستور BC107
- دیود 1N4001
- خازن الکترولیت 2200 میکرو فاراد
- خازن الکترولیت 220 میکرو فاراد
- خازن الکترولیت 4.7 میکرو فاراد
- خازن الکترولیت 1 میکرو فاراد
- خازن عدسی 33 پیکو فاراد
- مقاومت 560 کیلو اهم
- مقاومت 39 کیلو اهم
- مقاومت 10 کیلو اهم
- مقاومت 4.7 کیلو اهم
- پتانسیومتر 4.7 کیلو اهم
- بلندگو 8 اهم 15 وات
تو میتونی اولین سازنده باشی!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
تمام مدارات ارائه شده توسط تیم آیسی مدار طراحی و تولید شدهاند. هرگونه فروش یا بازنشر این محتوا در خارج از پلتفرم ممنوع بوده و پیگرد قانونی خواهد داشت.
