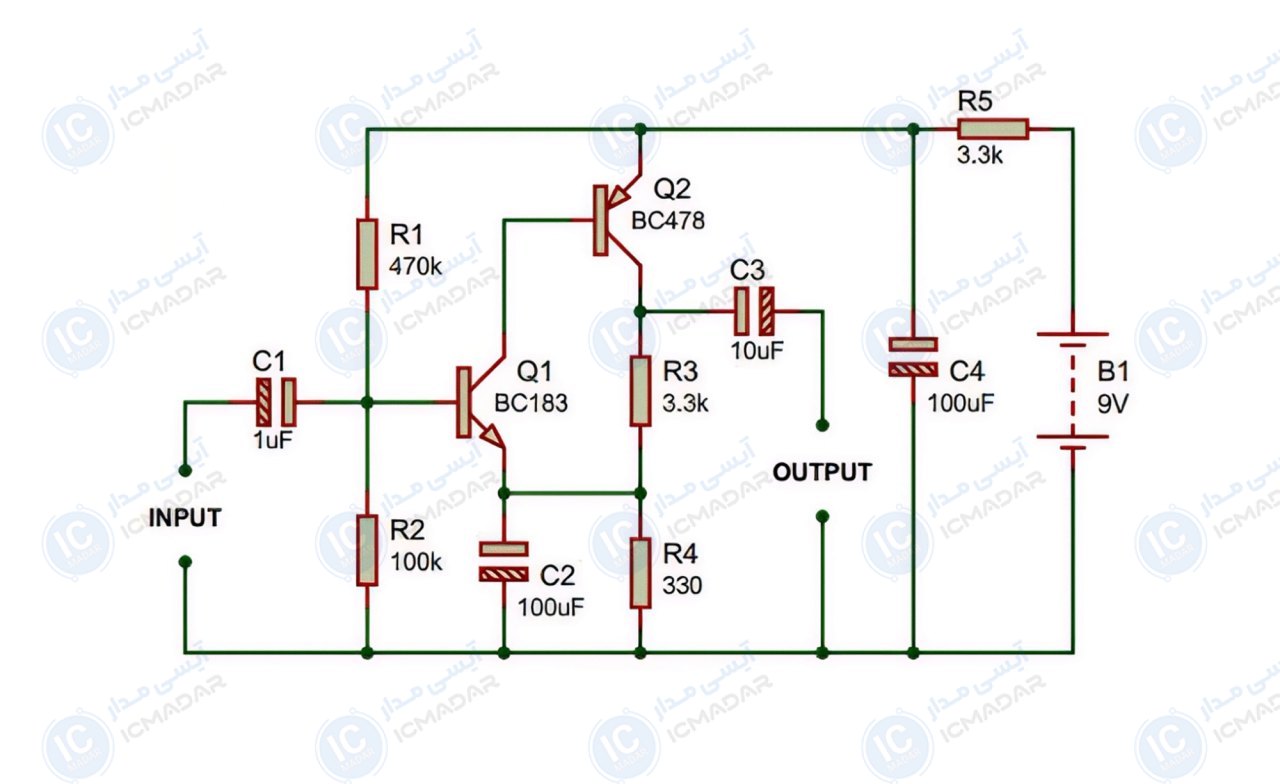

مدار پیش تقویت کننده با دو ترانزیستور
تقویت صدای میکروفن | پروژههای صوتی | مدارات آموزشی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
مشخصات فنی
- ترانزیستور BC183
- ترانزیستور BC478
- خازن الکترولیت 100 میکرو فاراد 16 ولت دو عدد
- خازن الکترولیت 10 میکرو فاراد 16 ولت
- خازن الکترولیت 1 میکرو فاراد 16 ولت
- مقاومت 470 کیلو اهم
- مقاومت 100 کیلو اهم
- مقاومت 3.3 کیلو اهم دو عدد
- مقاومت 330 اهم
