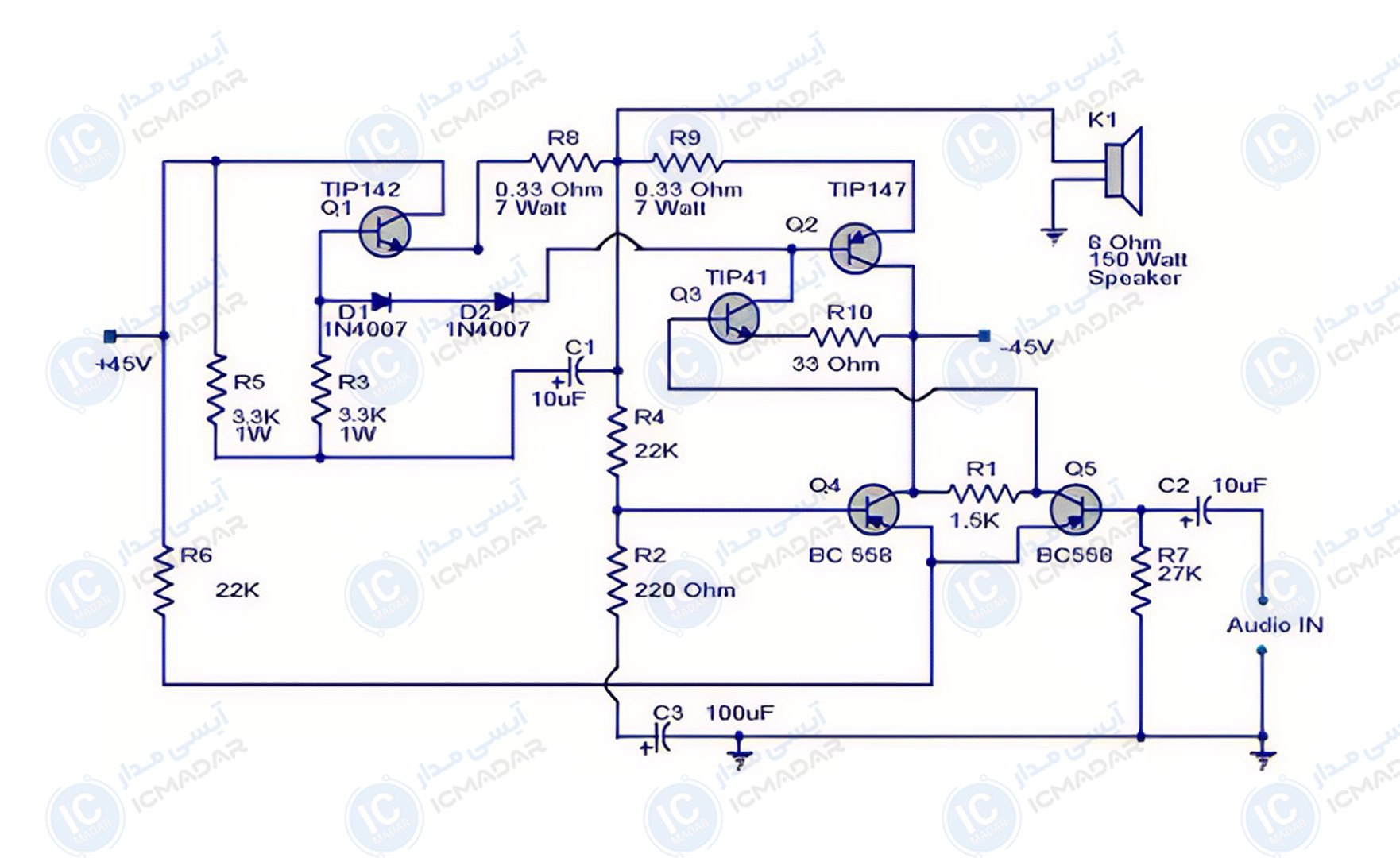

تقویت کننده 150 وات با ترانزیستور دارلینگتون
سیستم صوتی خودرو | تقویت کننده کنسرت | آمپلیفایر دیجی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور TIP142
- ترانزیستور TIP147
- ترانزیستور TIP41
- ترانزیستور BC558
- دو عدد ترانزیستور BC558
- دیود 1N4001
- دو عدد دیود 1N4001
- خازن الکترولیت 10 میکرو فاراد 50 ولت
- دو عدد خازن الکترولیت 10 میکرو فاراد 50 ولت
- مقاومت 27 کیلو اهم
- مقاومت 22 کیلو اهم
- مقاومت 3.3 کیلو اهم 1 وات
- مقاومت 1.5 کیلو اهم
- مقاومت 220 اهم
- مقاومت 0.33 اهم 7 وات
- دو عدد مقاومت 0.33 اهم 7 وات
- پتانسیومتر 10 کیلو اهم
- بلندگو 4 اهم 150 وات
