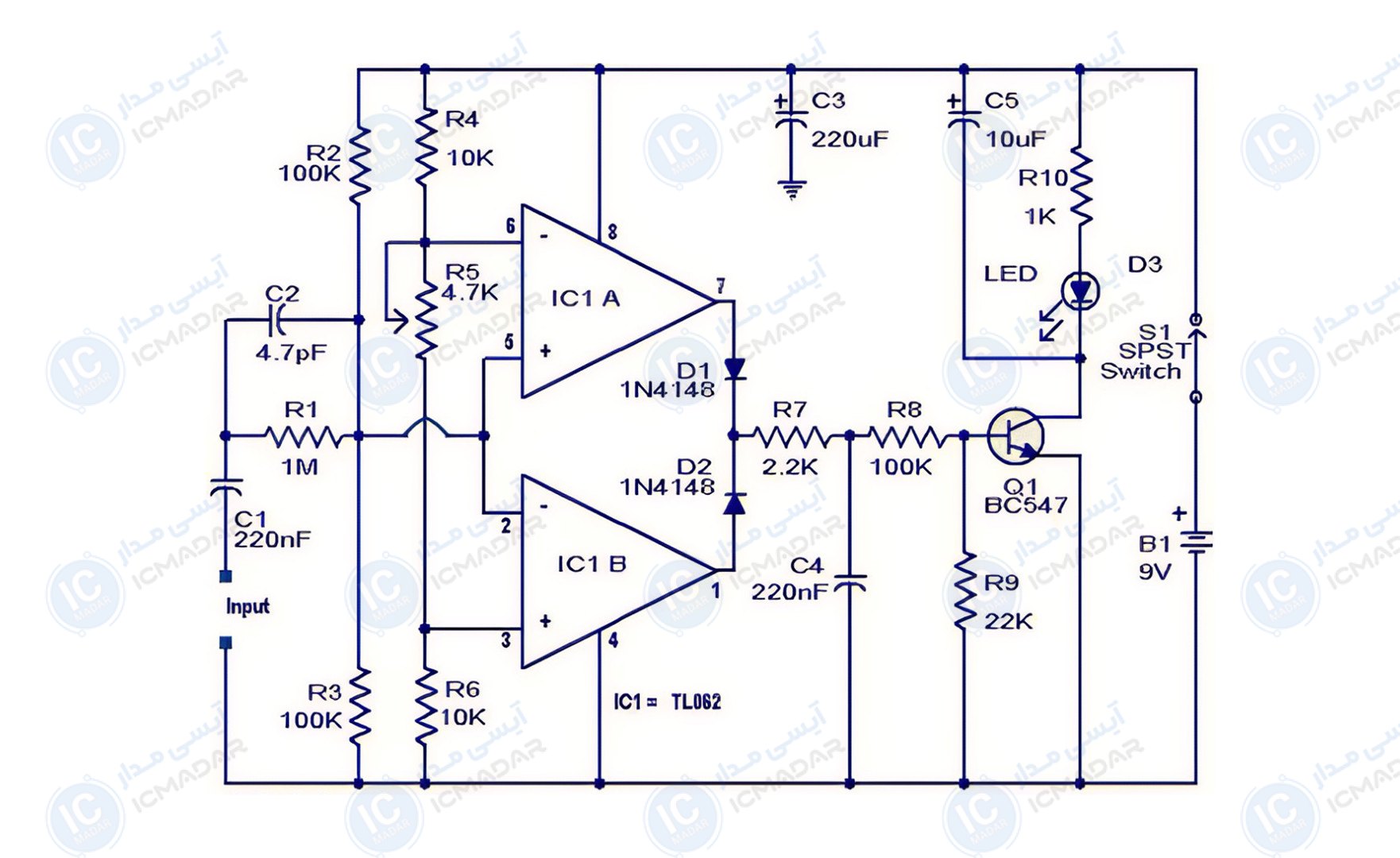

مدار شناسهگذار کلیپینگ صوتی
مانیتورینگ آمپلیفایر | تشخیص اعوجاج | سیستم استودیو
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی TL082
- ترانزیستور BC547
- ال ای دی
- دیود 1N4148
- دو عدد دیود 1N4148
- خازن الکترولیت 220 میکرو فاراد
- خازن الکترولیت 10 میکرو فاراد
- خازن عدسی 220 نانو فاراد
- دو عدد خازن عدسی 220 نانو فاراد
- خازن عدسی 4.7 پیکو فاراد
- مقاومت 100 کیلو اهم
- سه عدد مقاومت 100 کیلو اهم
- مقاومت 10 کیلو اهم
- مقاومت 4.7 کیلو اهم
- مقاومت 2.2 کیلو اهم
- مقاومت 1 کیلو اهم
- پتانسیومتر 100 کیلو اهم
- باتری 9 ولت
