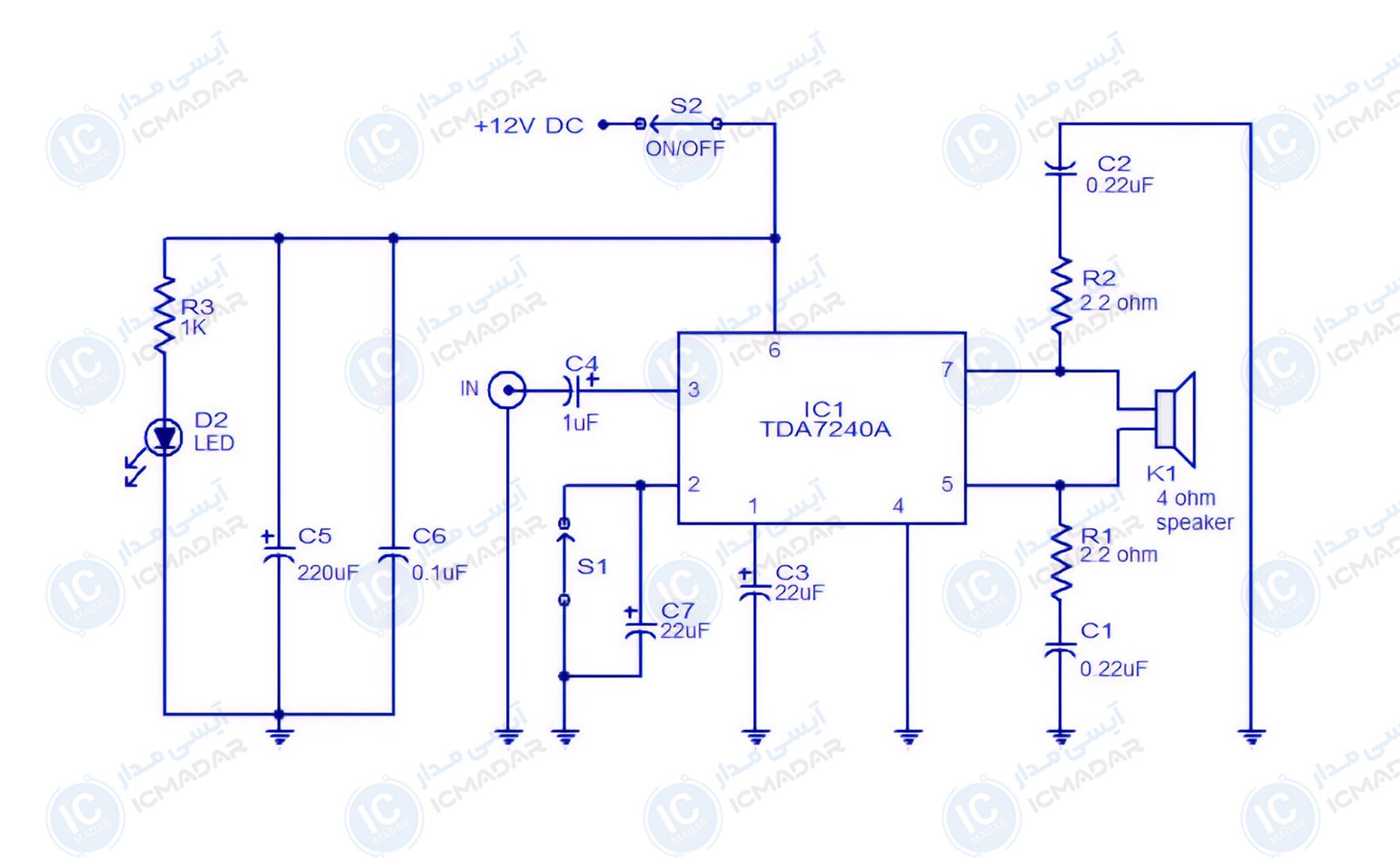

تقویت کننده صوتی 20 وات با TDA7240
تقویت صدای خودرو | سیستم پخش قابل حمل | آمپلیفایر هدفون
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی TDA7240
- ال ای دی
- خازن الکترولیت 220 میکرو فاراد
- خازن الکترولیت 22 میکرو فاراد
- دو عدد خازن الکترولیت 22 میکرو فاراد
- خازن عدسی 0.1 میکرو فاراد
- خازن عدسی 0.22 میکرو فاراد
- دو عدد خازن عدسی 0.22 میکرو فاراد
- خازن عدسی 1 میکرو فاراد
- مقاومت 1 کیلو اهم
- مقاومت 2.2 اهم
- دو عدد مقاومت 2.2 اهم
- بلندگو 4 اهم 20 وات
