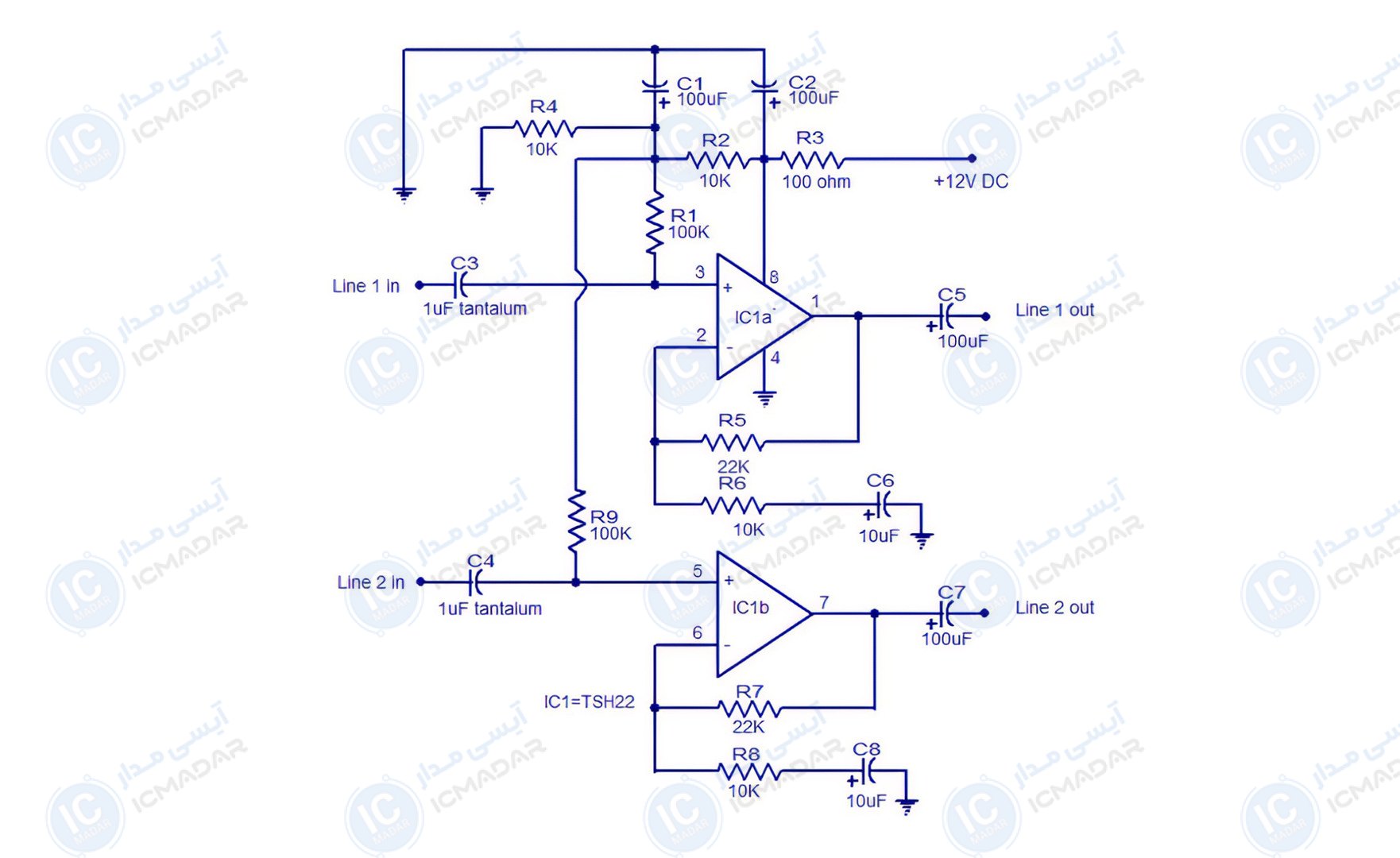

مدار درایور خط صوتی با TSH22
تقویت سیگنال صوتی | درایور خط میکروفن | سیستم استودیو
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی TSH22
- خازن تانتالیوم 10 میکرو فاراد
- دو عدد خازن تانتالیوم 10 میکرو فاراد
- خازن الکترولیت 1000 میکرو فاراد
- پنج عدد خازن الکترولیت 1000 میکرو فاراد
- خازن الکترولیت 100 میکرو فاراد
- دو عدد خازن الکترولیت 100 میکرو فاراد
- مقاومت 100 کیلو اهم
- مقاومت 22 کیلو اهم
- دو عدد مقاومت 22 کیلو اهم
- مقاومت 10 کیلو اهم
- سه عدد مقاومت 10 کیلو اهم
- مقاومت 100 اهم
- منبع تغذیه 12 ولت دوگانه
