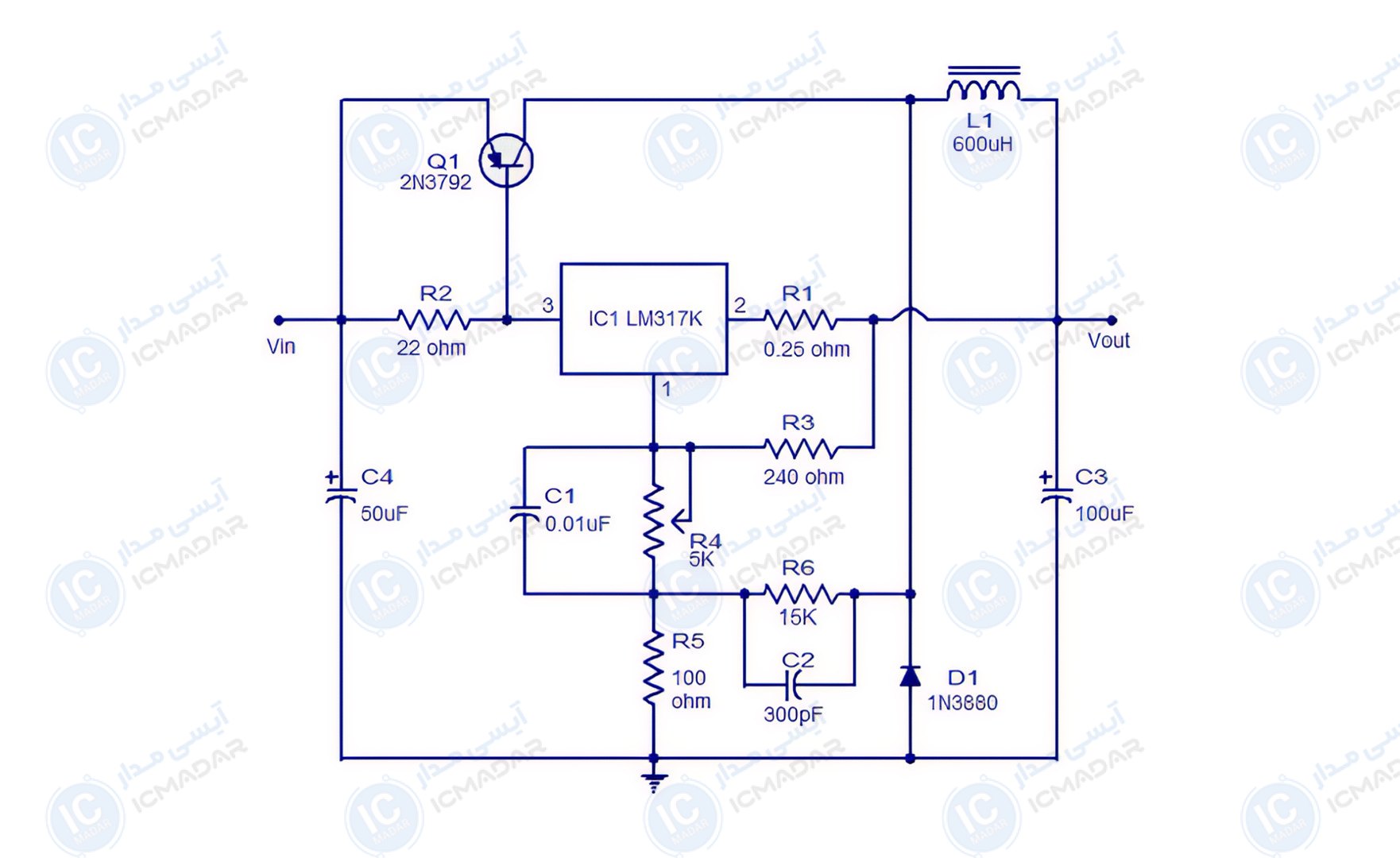

مدار رگولاتور سوییچینگ 3 آمپر با LM317
منبع تغذیه پر بازده | شارژر باتری | سیستمهای پرتابل
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LM317K
- ترانزیستور 2N3792
- سلف 600 میکرو هنری
- خازن تانتالیوم 50 میکرو فاراد
- خازن تانتالیوم 100 میکرو فاراد
- خازن عدسی 300 پیکو فاراد
- پتانسیومتر 5 کیلو اهم
- مقاومت 15 کیلو اهم
- مقاومت 240 اهم
- مقاومت 22 اهم
- مقاومت 0.25 اهم
