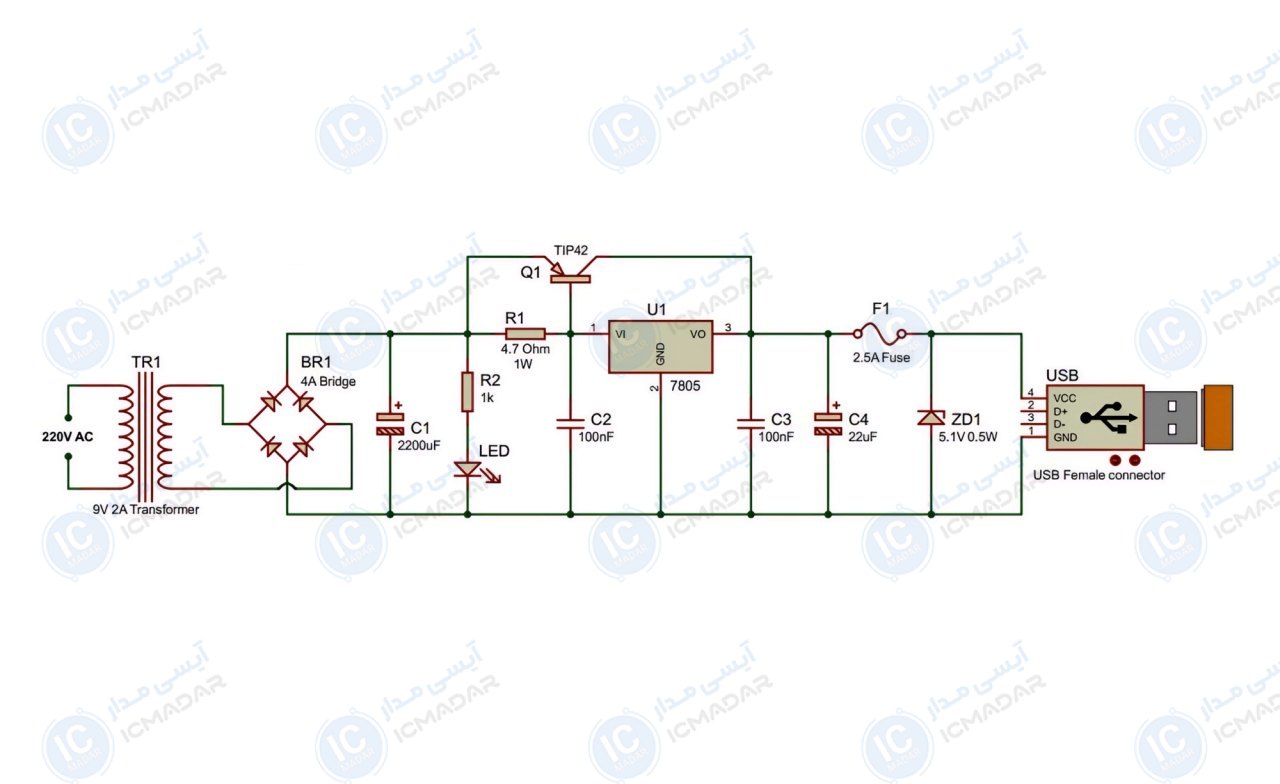

مدار شارژر موبایل 2 آمپر
شارژ موبایل خانگی | شارژ اضطراری | تغذیه پاوربانک دستساز
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- رگولاتور 7805
- ترانزیستور TIP42
- دیود زنر 5.1 ولت 0.5 وات
- پل دیود 4 آمپر
- ترانس 9 ولت 2 آمپر
- فیوز 2.5 آمپر
- خازن الکترولیت 2200 میکرو فاراد 16 ولت
- خازن الکترولیت 22 میکرو فاراد 16 ولت
- خازن عدسی 100 نانو فاراد دو عدد
- مقاومت 4.7 اهم 1 وات
- مقاومت 1 کیلو اهم
- ال ای دی
- کانکتور USB مادگی تایپ A
