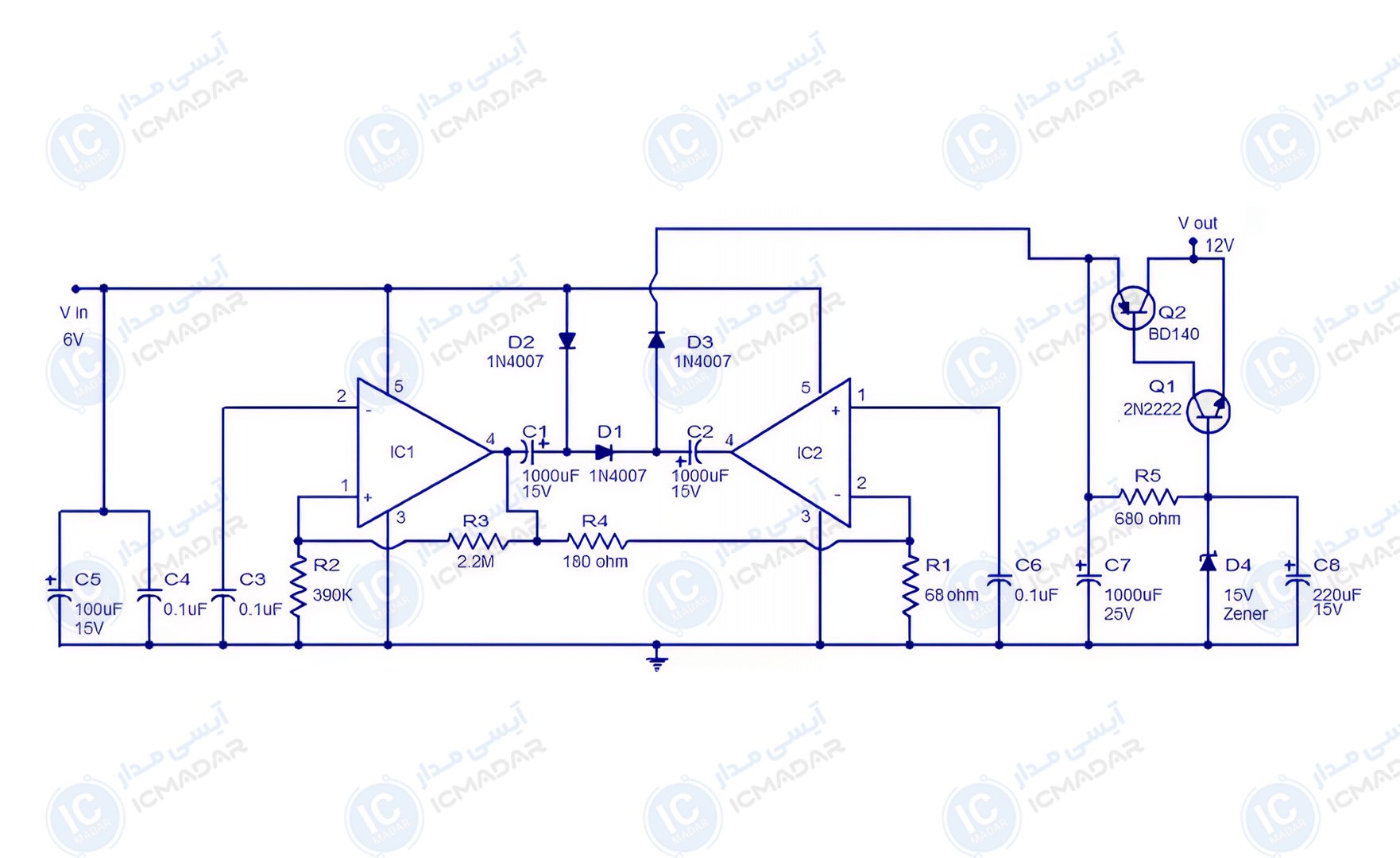

مدار مبدل 6V به 12V با TDA2003
تغذیه سیستمهای صوتی خودرو | تغذیه آمپلیفایرهای پرقدرت | منبع تغذیه تجهیزات پرتابل
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- دو عدد آیسی TDA2003
- ترانزیستور BD140
- ترانزیستور 2N2222
- چهار عدد دیود 1N4007
- دیود زنر 15 ولت
- سه عدد خازن الکترولیت 1000 میکرو فاراد 25 ولت
- خازن الکترولیت 250 میکرو فاراد 15 ولت
- خازن الکترولیت 100 میکرو فاراد 15 ولت
- سه عدد خازن عدسی 0.1 میکرو فاراد
- مقاومت 2.2 مگا اهم
- مقاومت 390 کیلو اهم
- دو عدد مقاومت 680 اهم
- مقاومت 180 اهم
