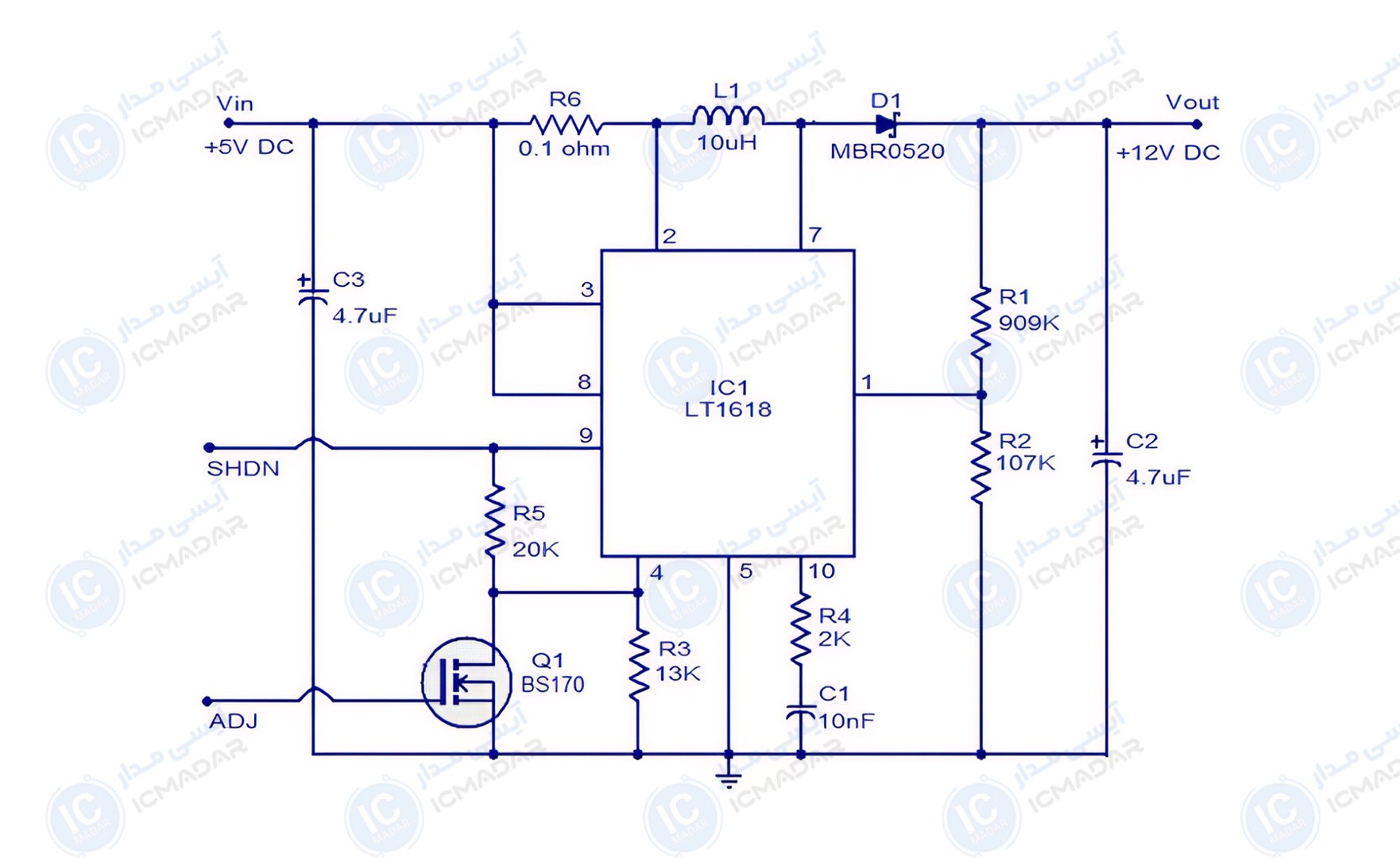

مدار منبع تغذیه 12V از پورت USB
تغذیه مبدلهای داده | منبع تغذیه مدارات پردازش سیگنال | تغذیه سیستمهای کنترل کوچک
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LT1618
- ترانزیستور BS170
- دیود MBR0520
- سلف 10 میکروهانری
- خازن عدسی 10 نانو فاراد
- خازن 4.7 میکرو فاراد 15 ولت دو عدد
- مقاومت 0.1 اهم
- مقاومت 90 کیلو اهم
- مقاومت 107 کیلو اهم
- مقاومت 13 کیلو اهم
- مقاومت 2 کیلو اهم
- مقاومت 20 کیلو اهم
