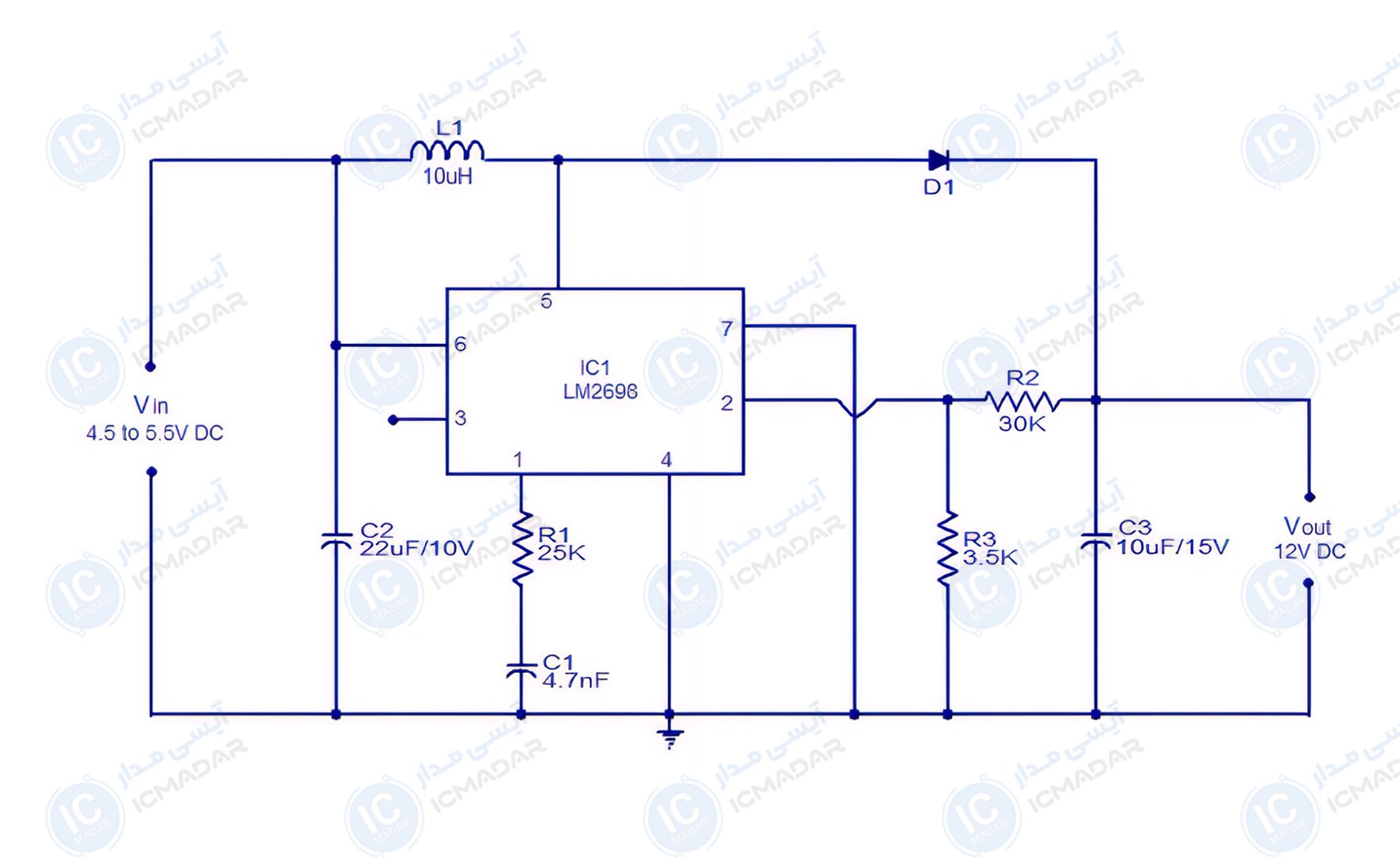

مدار مبدل افزاینده 5 به 12 ولت با LM2698
تبدیل USB به 12 ولت | تغذیه تجهیزات پرتابل | سیستمهای روشنایی LED
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LM2698
- سلف 10 میکرو هنری
- دیود شاتکی 0MQ040N
- مقاومت 30 کیلو اهم
- مقاومت 25 کیلو اهم
- خازن سرامیک 10 میکرو فاراد 15 ولت
- خازن سرامیک 22 میکرو فاراد 10 ولت
- خازن عدسی 4.7 نانو فاراد
تو میتونی اولین سازنده باشی!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
