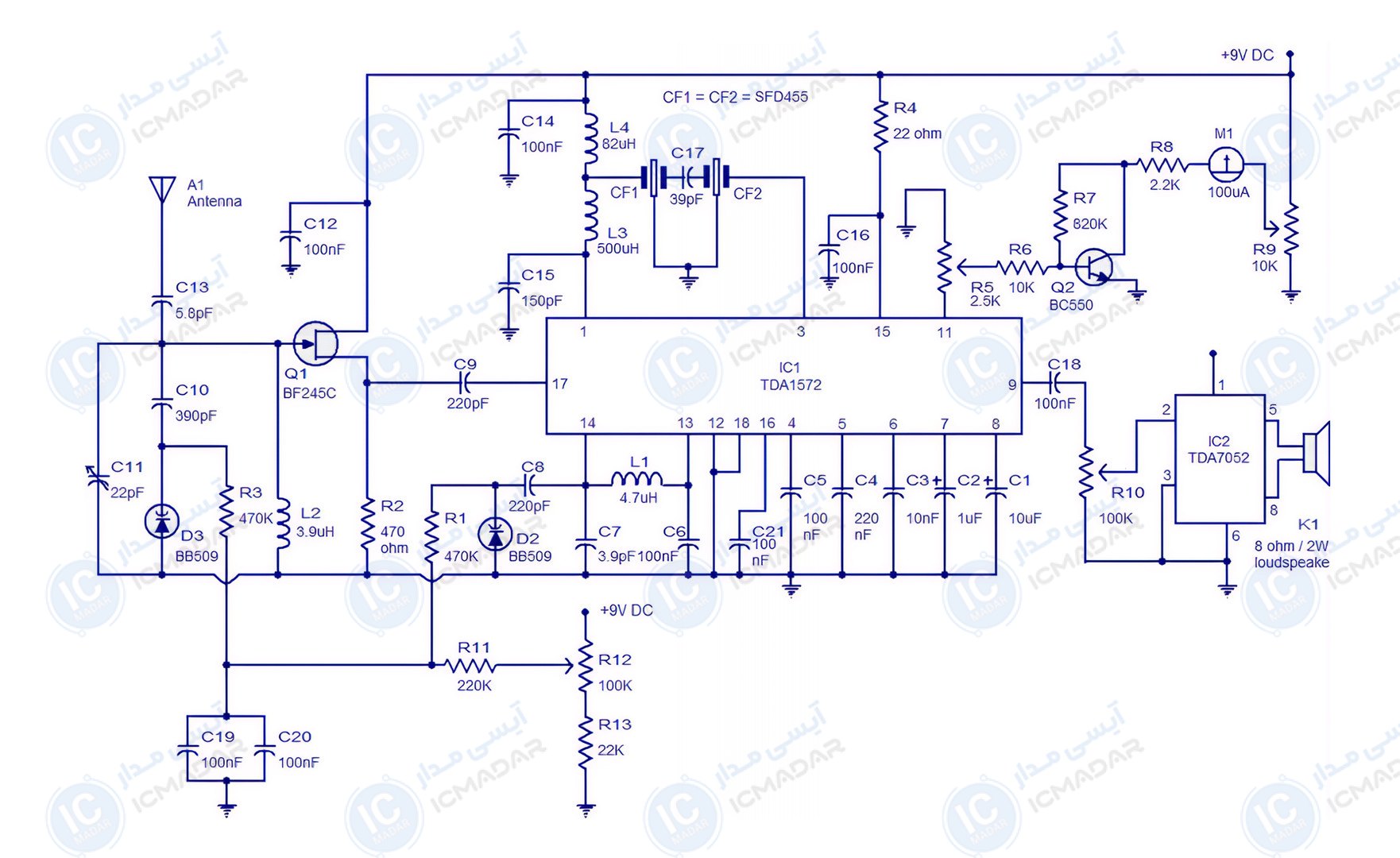

مدار رادیو AM با آیسی TDA1572
گیرنده رادیویی ساده | آموزش مبانی مخابرات | پروژه دانشجویی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی TDA1572
- آیسی TDA7052
- ترانزیستور BF245C
- ترانزیستور BC550
- دیود BB509 دو عدد
- خازن الکترولیت 10 میکرو فاراد 25 ولت
- خازن الکترولیت 1 میکرو فاراد 25 ولت
- خازن الکترولیت 10 میکرو فاراد 25 ولت
- خازن عدسی 220 پیکو فاراد سه عدد
- خازن عدسی 100 نانو فاراد پنج عدد
- خازن عدسی 220 نانو فاراد
- خازن عدسی 150 پیکو فاراد
- خازن عدسی 39 پیکو فاراد
- خازن عدسی 22 پیکو فاراد
- خازن عدسی 5.8 پیکو فاراد
- خازن عدسی 3.9 پیکو فاراد
- خازن عدسی 390 پیکو فاراد
- سلف 500 میکرو هانری
- سلف 82 میکرو هانری
- سلف 4.7 میکرو هانری
- سلف 3.9 میکرو هانری
- مقاومت 820 کیلو اهم
- مقاومت 470 کیلو اهم دو عدد
- مقاومت 220 کیلو اهم
- مقاومت 100 کیلو اهم دو عدد
- مقاومت 47 کیلو اهم
- مقاومت 22 اهم
- مقاومت 2.5 کیلو اهم
- مقاومت 2.2 کیلو اهم
- مقاومت 10 کیلو اهم
- پتانسیومتر 220 کیلو اهم
- پتانسیومتر 22 کیلو اهم
- پتانسیومتر 10 کیلو اهم
