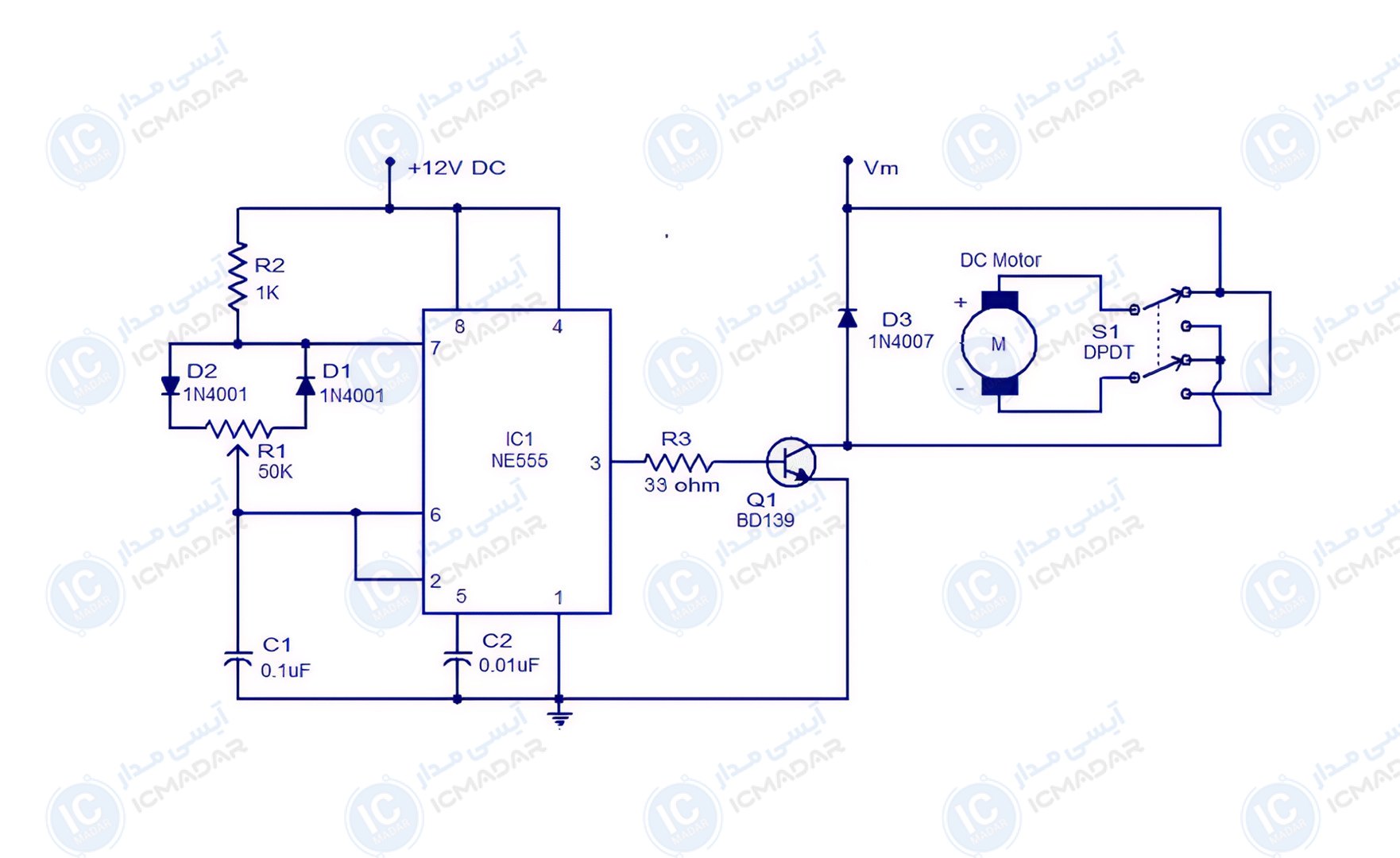

مدار کنترلر موتور DC با NE555
کنترل سرعت موتورهای DC کوچک | استفاده در رباتیک و پروژههای متحرک | پروژههای دانشجویی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی NE555
- ترانزیستور BD139
- سه عدد دیود 1N4007
- پتانسیومتر 50 کیلو اهم
- مقاومت 1 کیلو اهم
- مقاومت 33 اهم
- خازن عدسی 0.1 میکرو فاراد
- خازن عدسی 0.01 میکرو فاراد
- سوئیچ DPDT
- موتور DC
