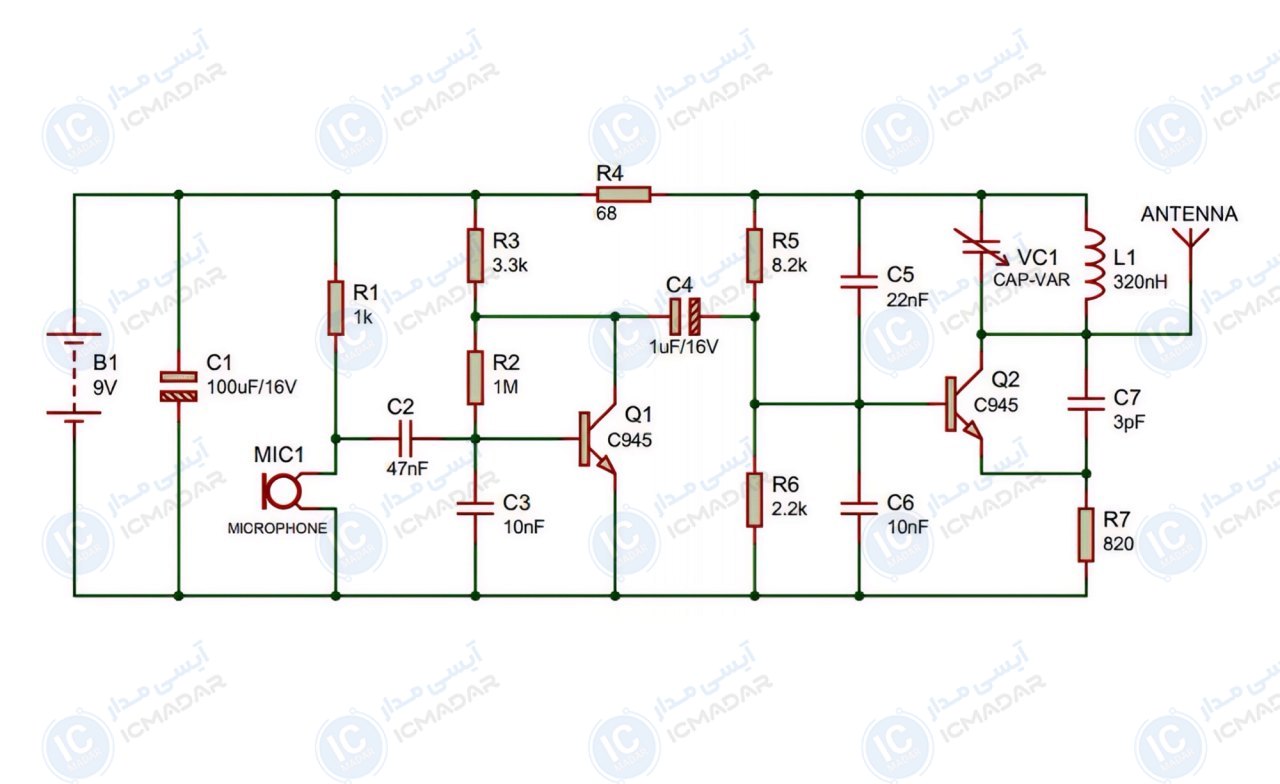

مدار فرستنده FM برای استراق سمع
آزمایش اصول مدولاسیون فرکانس | یادگیری طراحی نوسانساز RF | پروژه آموزشی دانشجویی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور C945 دو عد
- میکروفن خازنی
- خازن الکترولیت 100 میکرو فاراد 16 ولت
- خازن الکترولیت 1 میکرو فاراد 16 ولت
- خازن عدسی 47 نانو فاراد
- خازن عدسی 10 نانو فاراد دو عدد
- خازن عدسی 22 نانو فاراد
- خازن عدسی 3 پیکو فاراد
- خازن متغیر (تریمر) 40 پیکو فاراد
- مقاومت 1 مگا اهم
- مقاومت 8.2 کیلو اهم
- مقاومت 3.3 کیلو اهم
- مقاومت 2.2 کیلو اهم
- مقاومت 1 کیلو اهم
- مقاومت 820 اهم
- مقاومت 68 اهم
- سلف و آنتن طبق توضیحات مدار
