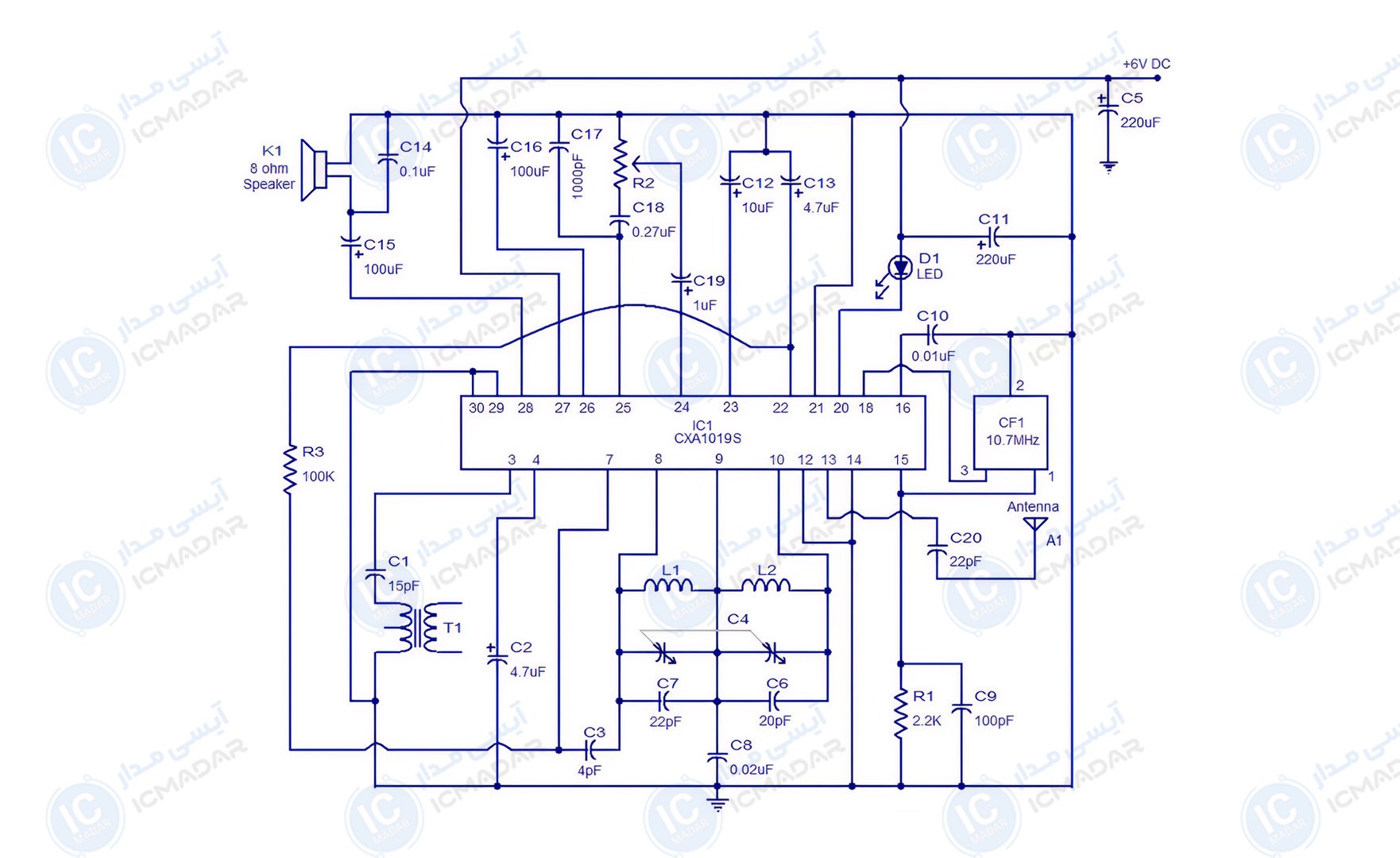

مدار گیرنده FM با آیسی CXA1019
گیرنده رادیو FM خانگی | ساخت رادیوی دستساز | پروژههای آموزشی الکترونیک
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی CXA1019S
- خازن 220 میکرو فاراد 25 ولت
- خازن 100 میکرو فاراد دو عدد
- خازن 10 میکرو فاراد
- خازن 4.7 میکرو فاراد دو عدد
- خازن 1 میکرو فاراد
- خازن عدسی 1000 پیکو فاراد
- خازن عدسی 100 پیکو فاراد
- خازن عدسی 22 پیکو فاراد دو عدد
- خازن عدسی 20 پیکو فاراد
- خازن عدسی 15 پیکو فاراد
- خازن عدسی 4 پیکو فاراد
- خازن عدسی 0.27 میکرو فاراد
- خازن عدسی 0.1 میکرو فاراد
- خازن عدسی 0.02 میکرو فاراد
- خازن عدسی 0.01 میکرو فاراد
- دیود ال ای دی
- مقاومت 100 کیلو اهم
- مقاومت 2.2 کیلو اهم
- پتانسیومتر 100 کیلو اهم
- ترانسفورماتور T1 (FM IF)
- فیلتر سرامیکی CF1 (10.7MHz)
- بلندگو 8 اهم 3 وات
