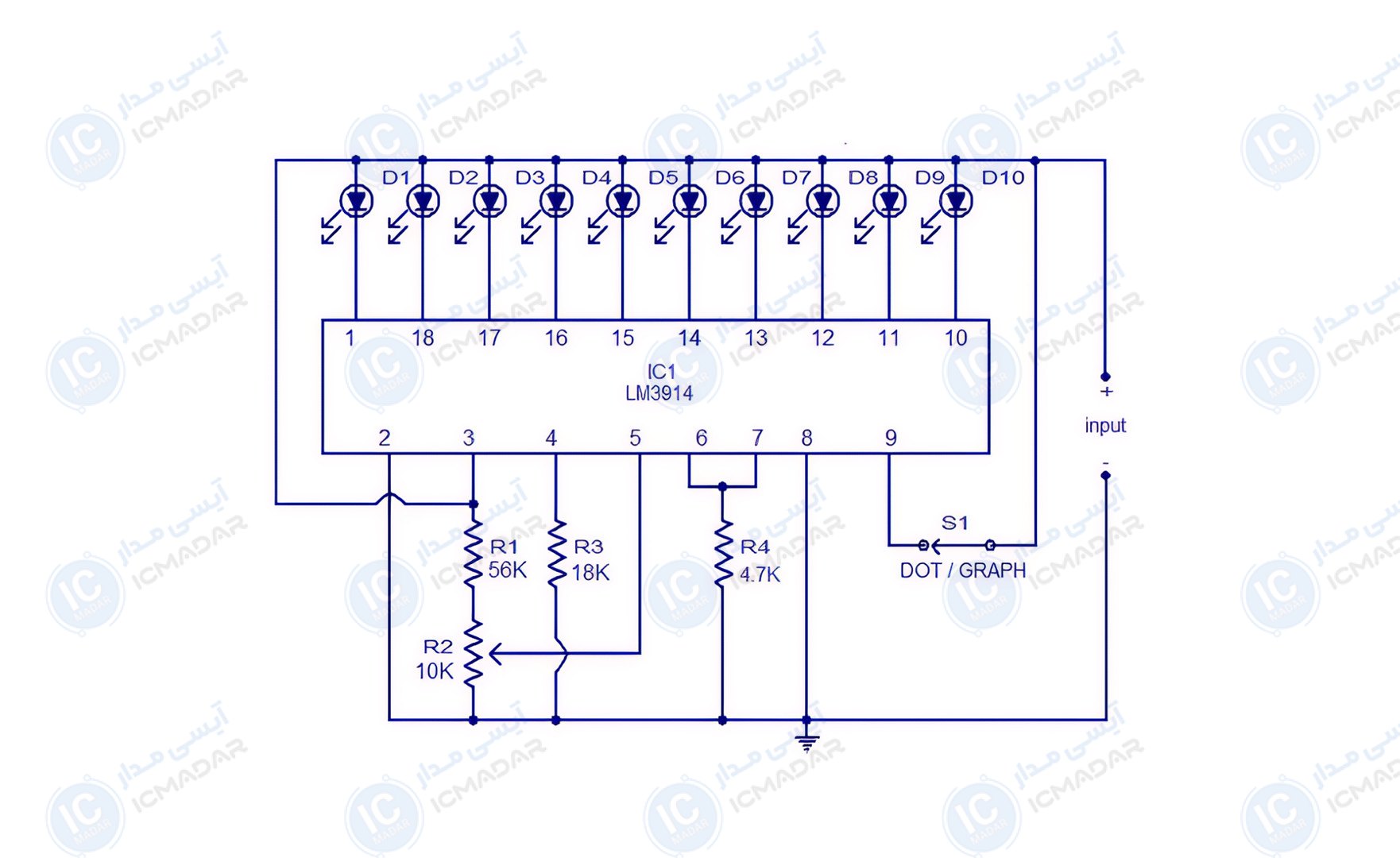

مدار نمایشگر سطح باتری لیتیوم یون با LM3914
نمایشگر سطح باتری گوشی همراه | مانیتورینگ باتری لپتاپ | نشاندهنده شارژ پاوربانک
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LM3914
- ال ای دی ده عدد
- مقاومت 56 کیلو اهم
- مقاومت 18 کیلو اهم
- مقاومت 10 کیلو اهم
- مقاومت 4.7 کیلو اهم
- سوئیچ دو حالته
- باتری لیتیوم-یون 3.7 ولت
