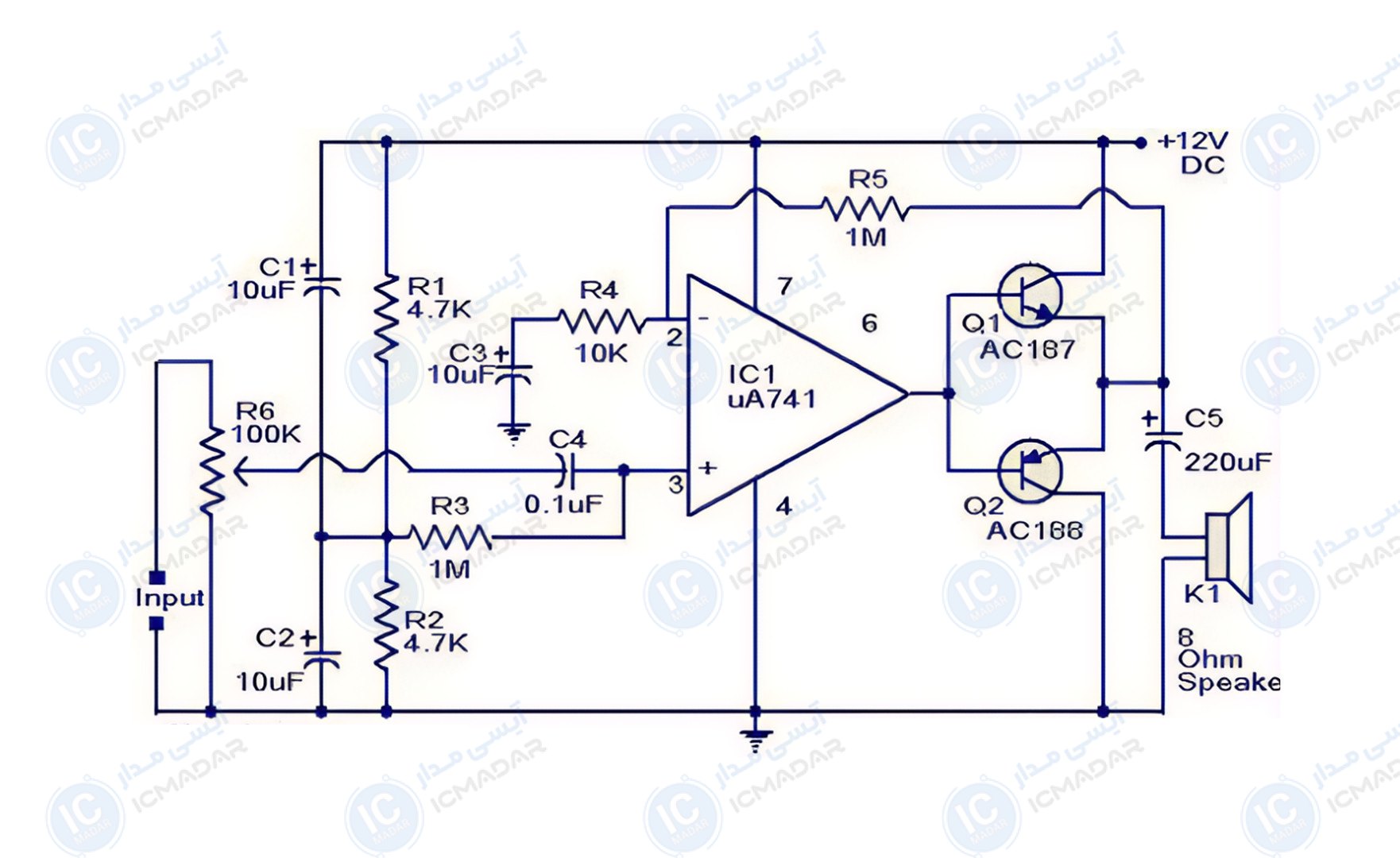

مدار ردیاب حرفه ایی سیگنال
ردیابی سیگنالهای الکتریکی | تشخیص صدای دستگاهها | تست و عیبیابی مدارهای صوتی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی uA741
- ترانزیستور AC187
- ترانزیستور AC188
- بلندگو 8 اهم
- خازن الکترولیت 220 میکروفاراد
- خازن الکترولیت 10 میکروفاراد سه عدد
- خازن عدسی 100 نانوفاراد
- مقاومت 1 مگااهم دوعدد
- مقاومت 100 کیلواهم
- مقاومت 10 کیلواهم
- مقاومت 4.7 کیلواهم دوعدد
- پتانسیومتر 100 کیلواهم
- باتری 9 ولت
