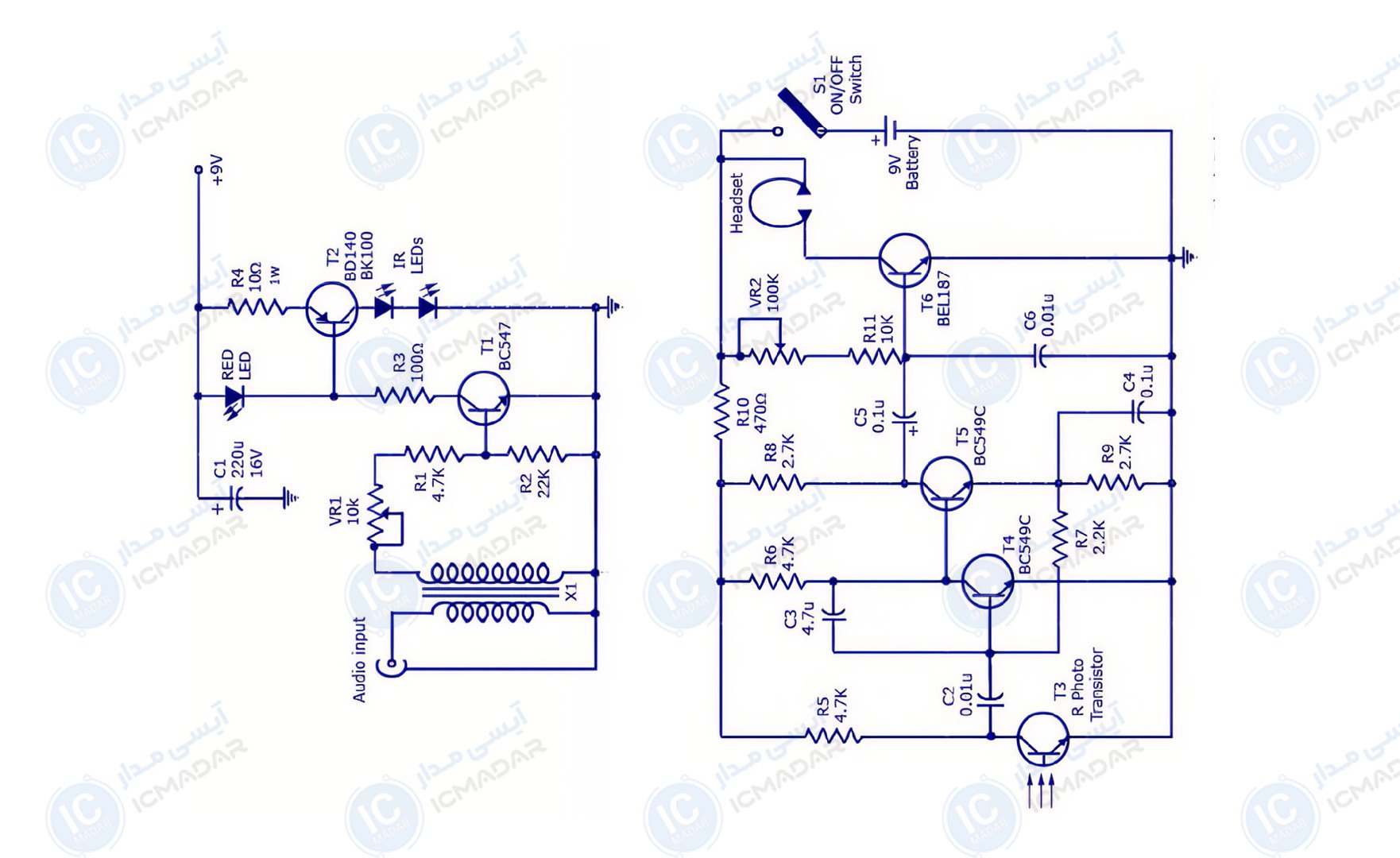

مدار هدفون بیسیم مادون قرمز (IR)
گوش دادن به تلویزیون یا رادیو بدون مزاحمت | ساخت سیستم هدفون بیسیم شخصی | استفاده در پروژههای صوتی IR برد کوتاه
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور BEL187
- ترانزیستور BC549C دو عدد
- ترانزیستور BC547
- ترانزیستور BD140
- فتوترانزیستور
- خازن 220 میکروفاراد 16 ولت
- خازن 4.7 میکروفاراد دو عدد
- خازن 100 نانوفاراد دو عدد
- خازن 10 نانوفاراد دو عدد
- مقاومت 22 کیلواهم
- مقاومت 10 کیلواهم
- مقاومت 4.7 کیلواهم دو عدد
- مقاومت 2.7 کیلواهم دو عدد
- مقاومت 2.2 کیلواهم
- مقاومت 470 اهم
- مقاومت 100 اهم
- پتانسیومتر 100 کیلواهم
- پتانسیومتر 10 کیلواهم
- ال ای دی IR
- ال ای دی
- ترانسفورماتور صوتی
