مدار آمپلی فایر استریو 30 وات
مقدمـه
امروز در این مقاله آموزشی مدار یک امپلی فایر یا همان تقویت کننده صوتی استریو با استفاده از آیسی TDA7297 قرار داده شده است. مداری که در بالا مشاهده می کنید بسیار ساده و کاملا عملی می باشد و در ساخت آن از قطعات کم و ارزان قیمتی که کمیاب هم نیستند استفاده شده است.
این مدار آمپلی فایر استریو 30 وات که در نوع خود بی نظیر است را می توان برای تقویت صدای اکثر دستگاه های الکترونیکی به کار برد. پس برای مشاهده آموزش ساخت این تقویت کننده همراه ما باشید.
پیشنهاد ما طبق فهرست مطالب زیر آموزش ساخت این مدار را پیش ببرید :
همراه ما باشید
تصویر مونتاژ شده
توضیحات مدار
مدار آمپلی فایر (تقویت کننده صدا) دارای توان خروجی 30 وات میباشد یکی دیگر از مدارات آمپلی فایر می باشد و از امپدانس خروجی 4 اهم و از ولتاژ ورودی 12 ولت بهره می برد جریان مصرفی در حالت آماده باش 20 میلی آمپر می باشد.
مدار پیش روی شما دارای دو عدد ولوم برای دو بلندگو چپ و راست جهت کنترل جداگانه حجم صدا طراحی شده است همچنین دارای ورودی ولتاژ 12 ولت مستقیم برای منبع تغذیه و ورودی جک صوتی 3.5 میلی متری به قسمت کانکتور سه پین می باشد.
تقویت کننده صدا استریو قدرتمند با تراشته TDA7297 کارآمد و جدید که 15 وات برای هر بلندگو که جمعا 30 وات خروجی می دهد و امکان دستیابی به صدای با کیفیت و بالا خواهید داشت این مدار را می توان به عنوان یک تقویت کننده مستقل استفاده کرد. طراحی جمع و جور این مدار را نسبت به دیگر مدارات آمپلی فایر ها متمایز میکند
لیست قطعات
ایسی TDA7297
ولوم 50 کیلو اهم دو عدد
خازن 10 میکرو فاراد 25 ولت
خازن 0.47 میکرو فاراد 25 ولت دو عدد
مقاومت 47 کیلو اهم دو عدد
کانکتور سه پین
بلندگو 15 وات
مشخصات فنی
تهیه فایل های مدار
از طریق بخش زیر می توانید تمامی فایل هایی که در جهت مونتاژ و پیاده سازی این مدار (پی سی بی ، بردبورد ، شماتیک) مورد نیاز است تهیه نمایید
برد بوررد
پی سی بی
شماتیک
فایل پی سی بی
44,000 تومان
فایل بردبورد
28,000 تومان
فایل شماتیک
34,000 تومان
تهیه برد مونتاژ شده
توصیه های قبل ساخت
برخی از قطعات، مانند ترانزیستورها و آی‌سی‌ها، در حین کار گرما تولید می‌کنند. برای جلوگیری از خرابی قطعات، از هیت‌سینک یا فن برای خنک کردن آن‌ها استفاده کنید. گرمای بیش از حد می‌تواند عمر مدار را کاهش دهد.
برای تست اولیه مدار، از ولتاژ و جریان پایین‌تر استفاده کنید. این کار به شما کمک میکند تا بدون نگرانی از آسیب دیدن قطعات، عملکرد مدار را بررسی کنید. پس از اطمینان از صحت کارکرد مدار، میتوانید آن را به ولتاژ و جریان نهایی متصل کنید.
ادامه مطلب
ویدیوی تست مدار
سخن پایانی
این مدار قابلیت این رو داره که بتونید صدای چپ و راست به صورت جداگانه تنظیم کنید که کمتر مداری این ویژگی رو داره. اگر هم علاقه مند به مدارات تقویت کننده های صدا دارید، حتما به دسته بندی آمپلی فایر ها سری بزنید که میتونید تمامی تقویت کننده ها رو به صورت یکجا ببینید.
اگر از مدار خوشتون اومد و میخواهید این مدار رو بسازید تاکید می کنیم حتما مقاله توصیه های قبل از ساخت را با دقت بخونید، که در این مقاله سعی شده، مشکلات پر تکرار را رفع کنیم. اگر هم به هر دلیلی در مراحل راه اندازی و ساخت پروژه با مشکل مواجه شدید بدون هیچ نگرانی از طریق بخش نظرات در انتهای همین پست سوالتون را مطرح کنید مجموعه آیسی مدار در اسرع وقت پاسخگوی شما خواهد بود
.
همچنین اگر علاقمند به مدارات بیشتر هستید پیشنهاد میکنیم اپلیکیشن آیسی مدار نصب کنید موفق و موید باشید.

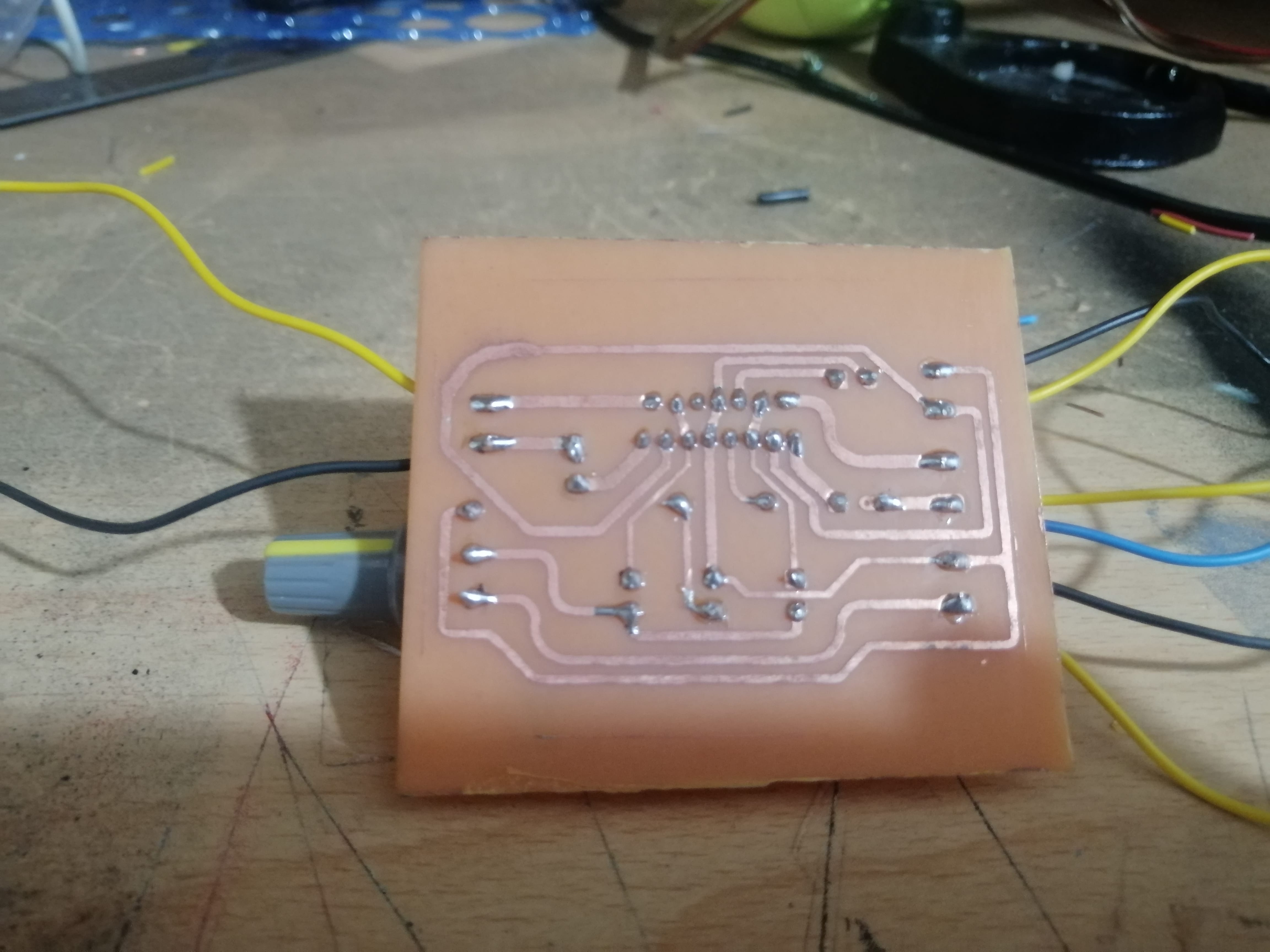

2 نفر این مدار را ساختند
شما هم این پروژه را ساختید؟
آن را به اشتراک بگذارید←
مجموعه icmadar یک تیم فعال در زمینه طراحی و تولید مدارات الکترونیکی و لوازم جانبی است. این مجموعه در زمینه ارائه خدمات الکترونیکی مرتبط با آموزش ساخت و ساز فعالیت می‌نماید. رسالت اصلی این مجموعه دسترسی سریع و آموزش صحیح مباحث الکترونیکی میباشد.
کلیه حقوق این سایت متعلق به تیم آیسی مدار می باشد
کالاها
دسته بندی ها
- ورود با پیامک
- ورود با رمز
دک آمپ های پرتابل و همراه که به گوشی موبایل میخوره برای تقویت صدای هدفون و ایرفون، خیلی گرون هستند آیا میشه چیزی ارزونتر و با صدای تقریبی اونارو ساخت؟سپاس ♥️
اگه اون کیفیت صدا مدنظرتون هست خیر نمیشه ..
سلام، می خواهم تو سایت ثبت نام کنم ولی متاسفانه اس_ام_اس برای من نمیاد.
سلام دوباره سعی کنید .. البته ممکنه اس ام اس های ارسالی از سایت به عنوان اسپم شناسایی شده باشه .. بنابراین پوشه ی اسپم پیام های گوشیتون رو هم چک کنید ..
درود بر شما بسیار کار زیباییست..پیشنهادم اینه که من بنوبه خودم خیلی از ابزارهای مورد نیاز رو از طریق نت. میخرم. چقدر خوبه شما علاوه بر بردهای مونتاژ شده و ساخته شده لوازم جانبی و قطعات نیز در معرض فروش بذارید.تا دوستان با یک هزینه پستی ابزار مورد نیازشون رو خریداری کنند..مثلا یک بردی قیمتش ۴۵ تومنه” هزینه پستیش. ۶۰ تومن میشه خب مقرون بصرفه نیست مگر لوازم و قطعات دیگه رو یکجا موجود داسته باشید.با سپاس🌹
سلام عزیز .. ممنون از پیشنهاداتتون .. مواردی که ذکر کردین همه در حال بررسی و ایجاد زیرساخت برای پیاده سازی هستن و به امید خدا در آینده ی نزدیک اتفاقات خوبی در آیسی مدار خواهد افتاد ..
سلام پایه بلندگو مربع شکل منفی هست و دایره مثبت؟؟
سلام متوجه منظورتون نشدم .. در کجا به این شکلی که میفرمایید هست ؟؟
سلام خسته نباشید
بلندگو ها باید چند اهم باشه؟؟
سلام جناب مهندس؛ چهار اهم مناسب هست
سلام خسته نباشید
بلندگو ها باید چند اهم باشه؟
سلام طبق توضیحات مدار ، باید 4 اهم باشه ..
سلام میشه بلند گوی ۴اهم ۹وات هم استفاده کرد
سلام میشه ولی ولوم رو زیاد بالا نبرید ..
باسلام
از این امپلی برای ساخت اسپیکر خانگی با ولتاژ ۶ تا ۱۲ ولت و یک بلند گوی ۱۶ وات ۸ اهم و ماژول بلوتوث میتوان استفاده کرد
سلام بله
سلام وقت بخیر
بنده برای جایگزینی آمپلی یک اسپیکر خانگی میکرولب بزرگ میتونم از این استفاده کنم؟
ولتاژ کاری منبع تغذیه ۲۴ ولت و توان میدرنج ها که ۲ عدد می‌باشند ۱۵ وات و ۸ اهم هست.
۴ عدد هم ساب در این اسپیکر بکار رفته است به همراه ۲ عدد توئیتر
سلام
خروجی این مدار دو کاناله 30 وات؛ که برای هر اسپیکر ها 15 وات، و ولتاژ کاری اون 12 ولت هست. پس خروجی صاب ووفر نداره و همینطور با این مقدار ولتاژ هم کار نمیکند. در نتیجه گزینه مناسبی نیست
