آموزش ساخت اینورتر 1000 وات واقعی (ساده ترین نوع اینورتر)
مقدمـه
این مدار قابلیت تبدیل برق 12 ولت مستقیم مانند باتری های خشک 12 ولتی و یا باتری خودرو های سواری به برق شهری را تا توان 1000 وات است.
از این مدار در شرایط عدم وجود برق مانند هنگامی که قطع برق بوجود می آید و یا در مکان هایی که امکان سیم کشی برق وجود ندارد، میتوان استفاده کرد.
با وجود طراحی ساده مدار این اجازه رو به ما میده تا حتی افراد کم تجربه و مبتدی هم بتوانند این مدار اینورتر را بسازند. پس تا پایان این آموزش همراه آیسی مدار باشید.
پیشنهاد ما طبق فهرست مطالب زیر آموزش ساخت این مدار را پیش ببرید :
همراه ما باشید
تصویر مونتاژ شده
توضیحات
همانطور که در مقدمه گفته شد، این اینورتر با ولتاژ خروجی 220 ولت قادر به تولید حدود 1000VA انرژی است
شما می توانید با استفاده از باتری اتومبیل خود این مدار اینورتر را راه اندازی کرده و چند عدد لامپ 200W را تا مدتی با نور کامل روشن نگه دارید.
این مبدل را می توانید با استفاده از گیره های سوسماری به باتری ماشین اتصال دهید.
شش ترانزیستور ماسفت به شماره IRF3205 مدار قدرت طبقه خروجی را تشکیل می دهند که وظیفه آنها تأمین قدرت مورد نیاز برای راه اندازی ترانسفورماتور انتهایی است.
ترانسفورماتور استفاده شده در مدار، یک ترانس کاهنده 220 ولت به 12 ولت 40 آمپر با سه سر خروجی است که در اصطلاح به آن ترانس دوبل یا سر وسط هم می گویند.
یعنی با اتصال ورودی ترانس به برق شهر دو خروجی 12 ولت در سیم پیچ ثانویه ترانس خواهیم داشت که با هم سری هستند؛ یعنی اختلاف ولتاژ دو سر کناری 24 ولت خواهد بود و برای استفاده از ترانس در مدار اینورتر باید همان قسمت ثانویه آن را به مدار متصل کنیم.
همانطور که در نقشه مدار مشاهده می کنید سر وسط ثانویه به قطب مثبت باتری و دو سر کناری آن به خروجی قدرت مدار اینورتر متصل شده اند.
برای مونتاژ این مدار اینورتر کار سختی پیش رو ندارید. تنها نکته مهم قرار دادن ماسفت های قدرت خروجی روی هیت سینک مناسب میباشد. که حتما باید هر سه ماسفت به صورت جداگانه به هیتسینک متصل کنید یا اگر بخواهید همه رو باهم ببندید لازمه از واشر عایق استفاده کنید.
مشخصات فنی
لیست قطعات
ماسفت IRF3205 شش عدد
خازن 2200 میکرو فاراد 25 ولت
مقاومت 220 اهم دو عدد
مقاومت 100 اهم دو عدد
تهیه فایل های مدار
از طریق بخش زیر می توانید تمامی فایل هایی که در جهت مونتاژ و پیاده سازی این مدار (پی سی بی ، بردبورد ، شماتیک) مورد نیاز است تهیه نمایید
برد بوررد
پی سی بی
شماتیک
فایل پی سی بی
44,000 تومان
فایل بردبورد
28,000 تومان
فایل شماتیک
34,000 تومان
تهیه برد مونتاژ شده
توصیه های قبل از ساخت
برخی از قطعات، مانند ترانزیستورها و آی‌سی‌ها، در حین کار گرما تولید می‌کنند. برای جلوگیری از خرابی قطعات، از هیتسینک یا فن برای خنک کردن آنها استفاده کنید. گرمای بیش از حد می‌تواند عمر مدار را کاهش دهد.
برای تست اولیه مدار، از ولتاژ و جریان پایین‌تر استفاده کنید. این کار به شما کمک می‌کند تا بدون نگرانی از آسیب دیدن قطعات، عملکرد مدار را بررسی کنید. پس از اطمینان از صحت کارکرد مدار، میتوانید آن را به ولتاژ و جریان نهایی متصل کنید.
ادامه مطلب
ویدئو تست مدار
سخن پایانی
با توجه به شکل موج خروجی این مدار یک شکل موج مربعی می باشد برای مصارف حساس مانند کامپیوتر، تلویزیون و… توصیه نمیشه اما برای دیگر مصارف مانند لامپ ها، انوع موتور ها و فن ها، لباسشویی و … مناسب هست.
حتما دقت کنید که هیچ وقت تغذیه مدار را به صورت برعکس متصل نکنید. همچنین مدار فاقد محافطت اتصال کوتاه میباشد. امیدواریم این آموزش براتون مفید واقع شده باشه.
اگر از مدار خوشتون اومد و میخواهید این مدار رو بسازید تاکید می کنیم حتما مقاله توصیه های قبل از ساخت را با دقت بخونید، که در این مقاله سعی شده، مشکلات پر تکرار را رفع کنیم. اگر هم به هر دلیلی در مراحل راه اندازی و ساخت پروژه با مشکل مواجه شدید بدون هیچ نگرانی از طریق بخش نظرات در انتهای همین پست سوالتون را مطرح کنید مجموعه آیسی مدار در اسرع وقت پاسخگوی شما خواهد بود.
همچنین اگر علاقمند به مدارات بیشتر هستید پیشنهاد میکنیم اپلیکیشن آیسی مدار نصب کنید موفق و موید باشید.
2 نفر این مدار را ساختند
محمد مهدی لشنی
جمال قربانی شما هم این پروژه را ساختید؟
آن را به اشتراک بگذارید←
مجموعه icmadar یک تیم فعال در زمینه طراحی و تولید مدارات الکترونیکی و لوازم جانبی است. این مجموعه در زمینه ارائه خدمات الکترونیکی مرتبط با آموزش ساخت و ساز فعالیت می‌نماید. رسالت اصلی این مجموعه دسترسی سریع و آموزش صحیح مباحث الکترونیکی میباشد.
کلیه حقوق این سایت متعلق به تیم آیسی مدار می باشد
کالاها
دسته بندی ها
- ورود با پیامک
- ورود با رمز
سلام کسایی که میخواید این مدار رو بسازید بجای مقاومت ۱۰۰R دیود زنر ۱۶ ولت بزارید پایدار تر میشه قوی ترم میشه
سلام لطفاً از انتشار اطلاعات غیر مرتبط و غیر فنی و کارشناسی نشده خودداری کنید 🚫
سلام استاد بزرگوار ببخشید میشه از ترانس 12 ولت دوبل 300 میلی آمپر استفاده کرد
سلام نه عزیز این ترانس برای راه‌اندازی مدار مناسب نیست جریان دهی کمی داره ..
حداقل ترانس چی هست که ارزان تر باشد
میتونید از یک ترانس ۲۰۰ وات استفاده کنید..
میشه ماسفت های ورودی رو افزایش داد و شش تا دیگر باهاشون موازی کرد برای اینکه بتونیم برق 220 قویتر و با آمپر بالاتری داشته باشیم؟
اگه به طراحی و تحلیل مدار مسلط هستین بله محاسبات مورد نیازش رو انجام بدین و با تغییر در طراحی اصلی قدرت خروجی رو افزایش بدین ..
از این مدار میشه برای تامین برق دستگاه جوش استفاده کرد ؟ در حدود 300امپر باتری روی خودرو دارم و ترانس 40امپر هم دارم
نه نمیشه توان لازم رو نداره ..
سلام ویدیو فیک هست اینورتر نمی تونه فرز رو روشن کنه داخل ویدیو هام اگه دقت کنید سیم برق رو خوب مخفی نکرده
سلام وقت بخیر دوست عزیز، این مدار تست شده است، میتونید خودتون هم تست کنید👌🌹
قیمت ترانسش حدود 3 میلیوت تومان هست!!!
بله ترانس های آهنی توان بالا الان گران هستن ..
سلام
استاد جان به عقل ناقص من با ترانس کاهنده عملیات برعکس شدنی هست اماااا با اون سیم پیچ نهایت در حد یک لامپ 50وات نه بیشتر.
سیم پیچی که جهت ایحاد میدان مغناطیسی از 220 با اون قطر بسیار کم پیچیده شده توان خروجی شدت جریان با اون حجم فضایی که شما میفرمایید نداره. لطفا مردمو گول نزنید!! سیم پیچ جهت 12به 220 نسبت به شدت جریان درخواستی قطر سیم تغییرمیکنه و طبیعتا اندازه ترانس خیلی بزرگتر میشه و هزینه بالایی داره.
دوست عزیز، از اینکه نظر فنی خودتون رو مطرح کردید، ممنونم. 🙌
اما چند نکته در مورد این مدار هست که شاید در قضاوتتون نیاز به بازبینی داشته باشه : بله، درسته که برای تأمین توان ۱۰۰۰ وات واقعی، ترانس باید دارای هسته و سیم‌پیچ مناسب باشه. اما در این مدار، نوع و مشخصات ترانس دقیقا ذکر نشده و فرض بر اینه که ترانسی با سیم‌پیچ مناسب جریان خروجی انتخاب بشه…ترانسفورماتورهای ۱۲V به ۲۲۰V که برای اینورترها استفاده میشن، معمولاً از سیم‌های ضخیم‌تر در سیم‌پیچ اولیه و سیم‌های نازک‌تر در ثانویه استفاده می‌کنن، چون جریان در سمت ۱۲V بسیار بالاتر از سمت ۲۲۰V است. در طراحی یک ترانس، قطر سیم اولیه و ثانویه بر اساس شدت جریان عبوری و مقدار تلفات گرمایی محاسبه میشه. برای یک اینورتر ۱۰۰۰ وات، اگر از ترانس مناسب با سیم‌پیچ کافی (مثلاً سیم ضخامت ۲ الی ۳ میلی‌متر برای ۱۲V اولیه) استفاده بشه، این مدار کاملاً عملیاتی هست.خیلی از اینورترهای تجاری که در بازار موجودن، دقیقاً از همین ساختار استفاده می‌کنن، اما با ترانس متناسب و قطعات جانبی بهینه‌شده. درست میفرمایید که ترانس‌های ۱۰۰۰ وات واقعی ابعاد بزرگی دارن و هزینه بالایی دارن، ولی اینورترهای با فرکانس بالاتر و طراحی بهینه، می‌تونن اندازه و وزن ترانس رو کاهش بدن. برای کاهش اندازه، از ترانس‌های فرکانس بالا (HF Transformer) در اینورترهای مدرن استفاده میشه، اما این مدار یه طراحی ساده با فرکانس کاری ۵۰ هرتز داره، که یعنی نیاز به یه ترانس بزرگتر داریم.درسته که هر ترانسی برای این مدار جواب نمی‌ده، ولی اگر ترانس درستی انتخاب بشه، این مدار ۱۰۰۰ وات واقعی رو ارائه میده. برای دستیابی به این توان، باید ترانس و سیم‌پیچ مناسب انتخاب بشه، نه اینکه کل مدار زیر سوال بره. هدف این مدار آموزشی و ساده‌سازی مفاهیم اینورترهاست و هر کسی که قصد ساخت مدار حرفه‌ای رو داشته باشه، باید محاسبات مربوط به جریان و قطر سیم ترانس رو در نظر بگیره…ممنون از توجه شما! بحث‌های فنی همیشه به پیشرفت علم کمک میکنه
سلام استاد خسته نباشید به نظورتون میشه بجای 1دونه ترانس دوتا رو باهم سری یا موازی کنیم بعد جواب میده ؟مشکلی به وجود نمیاد؟
سلام ممنون زنده باشید .. نه نمیشه این کار اصولی نیست ..
سلام استاد خسته نباشید خدمت شما عرض کنم که من باید ترانسفورماتور 12ولت 40 آمپر رو از کجا تهیه کنم دیجی کالا ندارد ممنون میشم بگید میشه از کجا خرید
سلام امیر جان.. در گوگل سرچ کن « ترانس حمید » .. سایت یا پیج اینستاگرامش میاد . پیجش رو فالو کن و دایرکت بده برات سفارشی بسازه .. آدم منصفی هست ..
سلام در ضمن میشه از این مدار برای استفاده طولانی مدت استفاده کرد
سلام وقت بخیر.. به خاطر داشته باشین به طور کلی اینورترها برای استفاده در مدت های طولانی طراحی نشدن .
سلام این مدار اینورتر بالا رو با باتری ماشین که امپر ش بالا هست میشه برای ورودی مدار متصل کرد یا مدار میسوزه
درضمن میشه به جای ماسفتی که در این مدار به کار رفته به جاش ماسفت 20n60بزارم
یا زود به خاطر امپر بالای باتری ماشین میسوزه
سلام وقت بخیر ..از باتری اتومبیل می تونید استفاده کنید مشکلی نیست مدار اندازه ایی که نیاز داره جریان می کشه .. ماسفت 20n60 نسبت به IRF3205 عملکرد ضعیف تری داره و سرعت سوییچینگش پایین تره .. بنابراین مناسب این مدار نیست..
ببخشید لوازم و تجهیزات این مدار رو از کجا میتونم تهیه کنم ؟؟
از فروشگاه های شهرتون و یا فروشگاه های اینترنتی ..
این اینورتر برای شارژ گوشی یا لب تاپ یا تلویزیون می توان استفاده کرد
بهترین محصول آیسی مدار برای شارژر موبایل یا لپتاب محصول کد 443 هست .. می تونید اپلیکشین ” آیسی مدار ” رو نصب کنید و ثبت سفارش کنید ..
سلام من یک ترانس 12ولت 9/5 آمپر دارم با این میشه راه‌اندازی کرد . و چند وات میتونم خروجی بگیرم؟
سلام سعید جان با این ترانس در حدوده 85 تا 90 وات بهتون خروجی میده …
سلام من بخوام توان 750وات رو بگیرم از مبدل میشه بهم بگین چه قطعاتی رو باید بگیرم
سلام با همین قطعات بسازین ولی به این نکته توجه کنید توان واقعی کمتر هست و توان درج شده برای اینورتر های بازاری و مدارات آزمایشگاهی اینچنینی نامی هستن و در عمل ۷۰ -۸۰ درصد راندمان دارن ..
سلام ترانس روی برد گران هست نمیشه که ا، ترانس دوبل 3 امپر استفاده کرد و حداقل 300 وات گرفت.. یا اینکه ترانس میسوزه
سلام سبحان جان .. نه عزیز با ترانس ۳ آمپر نمی تونید ۳۰۰ وات رو بگیرین ..
سلام برق این وسیله برای استفاده به دستگاه ماینر خونگی خوبه
سلام حسن جان غیر عزیز ماینرها معمولا به جریان بالایی برای راه اندازی نیاز دارن ..
آیا می شود به جای ترانس کاهنده ۲۲۰به ۱۲ولت ۴۰آمپر از ترانس کاهنده ۲۲۰ به ۱۶ ولت ۴۰ آمپر استفاده کرد و مقاومت آن باید چقدر باشد
نه شایان جان برای ولتاژ ورودی این مدار باید از ترانسفورماتور ۱۲ ولت استفاده کنی..
سلام برای ساخت این اینورتر به چه ترانسفورماتور نیاز داریم
در توضیحات مدار درج شده لطفاً مطالعه کنید..
باسلام این عکس که گذاشتیدازاینورتر۱۰۰۰وات ورودی برقش کجاست من فایل پی وی سی روهم خریداری کردم ولی می خوام به شکل عکس بسازم لطفاراهنمایی بفرماییدنسبت به ورودی برق ۱۲ولت تشکر
سلام عزیز .. ورودی میشه INPUT DC که مثبت و منفی ولتاژ ، به خازن بزرگ متصل میشن ..
باعرض سلام وخسته نباشید ،دوست عزیز این صفحه مدار ک قطعات روباید روی اون لحیم کنیم از کجا میشه تهیه کرد
سلام ممنون دوست گرامی .. در فروشگاه‌های لوازم الکترونیکی یا فروشگاه های اینترنتی با نام فیبر مدار چاپی یا فیبر سوراخ دار قابل تهیه هستن ..
سلام ، ترانس معرفی شده در اینورتر ، حداقل بیشتر ۲ میلیون تومان قیمت دارد ، در صورتی که اینورتر اماده در بازار با کابل رابط و…. ۱/۵ م قیمت دارد .
سلام امیر جان..در این مورد کاملاً اختیار دارین که بین ساخت این مدار و نمونه‌های بازاری انتخاب کنید..
درود بر شما
من اینورتور ۱۲ به ۲۲۰ دارم.سنگ مینی فرز رو روشن میکنه اما بدون قدرت چی کار کنم بتونم خروجی داشته باشم که از سنگ مینی فرز به راحتی استفاده کنم
درود بر شما .. باید از اینورتر با توان بالاتر استفاده کنید ..
سلام دوست عزیز میشه جای ترانس 12 ولت 40 آمپر ترانس 12/5 یک آمپر استفاده کرد؟
سلام عزیز .. ترانس پیشنهادی شما ، توان لازم رو برای این مدار نداره ..
سلام
قلع‌کاری بله، قطع.کاری نه.
رادیویی بله، رادویویی نه.
سلامت باشید
اگه ممکنه مدار مبدلی گذاشته شود به ترانس ۲ سر.
سلام..ممنون .. در بین مدارات جستجو کنید احتمالا موجود هست..
سلام من بخوام برای برق ۲۴ از این مدار استفاده کنم فقط ترانس تعویض کنم یا بقیه قطعات هم باید عوض بشه؟
سلام ترانس رو تعویض کنید و بجای مقاومت های 100 اهم از 220 اهم استفاده کنید
با سلام و درود
از قطعات برای ۵ دستگاه ارسال فرمایید
از طریق پیک درب منزل
پول پرداخت می شود
به این شماره اطلاع بدید
09188190576
درود بر شما دوست گرامی.. در حال حاضر امکان تامین قطعات در مجموعه ی ما وجود نداره ..
به نظرمن قسمت خروجی یک خازن ولتاژ بالایک الی دومیکرو ۵۰۰ولتac7 بزاریم خروجی موج شبه سینوسی خواهیم داشت ومشگل برطرف خواهدشد
خیر عزیز .. تنها با یک خازن نمیشه موج رو در خروجی تغییر داد ..
با سلام اگر بجای 1 خازن 2 خازن بزاریم خروجی بهتری خواهیم داشت ؟
سلام بله تعداد خازن ها بیشتر باشه اما با ظرفیت کمتر ، عملکرد مدار بهتر میشه
سلام همین که خیلی ساده و روان با شماتیک زیبا آموزش را شروع کردید نشانه صداقت شماست تشکر از آموزش مفید شما سرور گرامی
سلام سپاس از حسن نظر شما لطف دارید مهندس عزیز
این مدار ولتاژ خروجی در حالت بار صفر ۴۶۰ ولت و بار کامل ۱۰۸ ولت است مناسب نیست

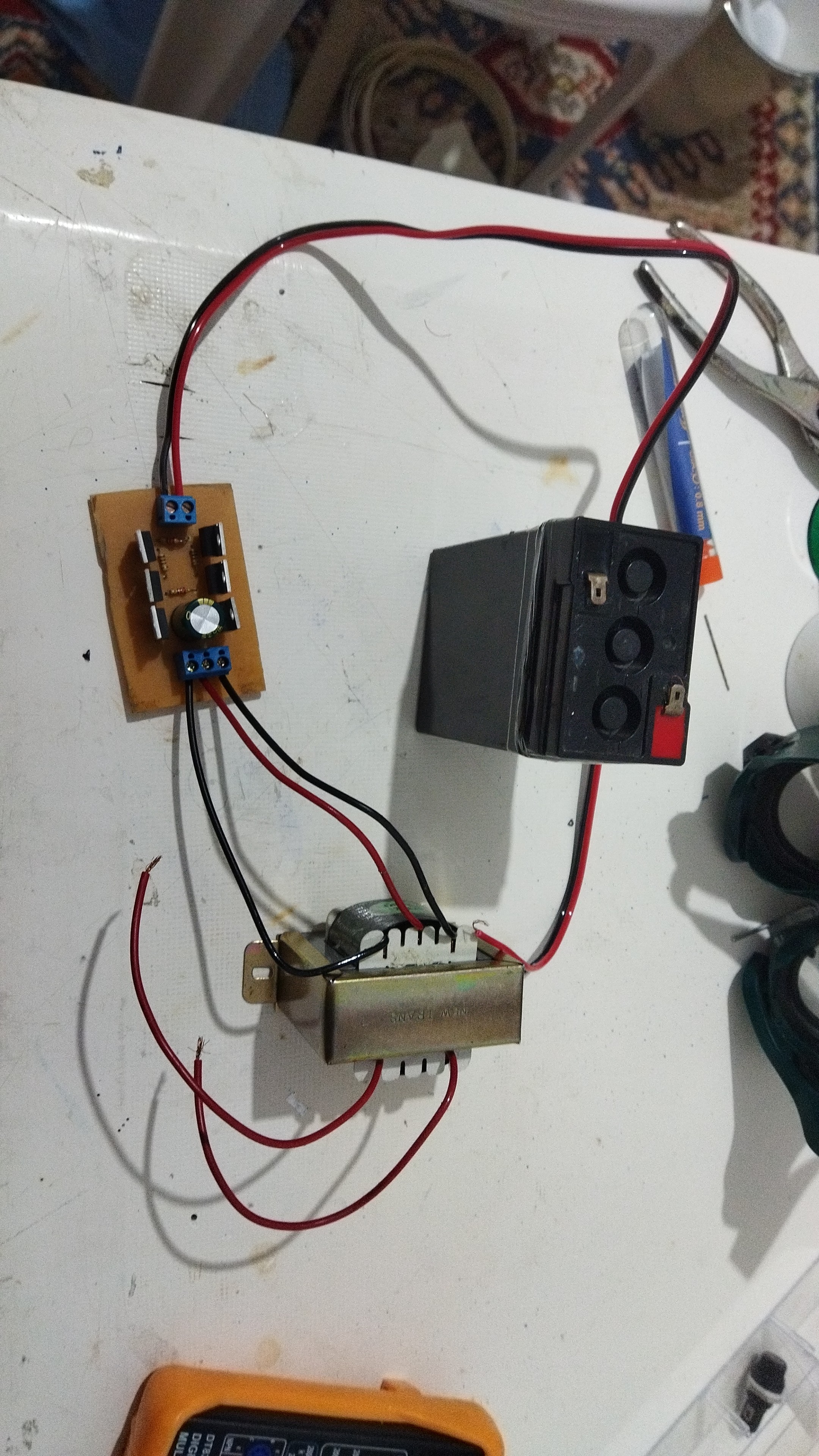

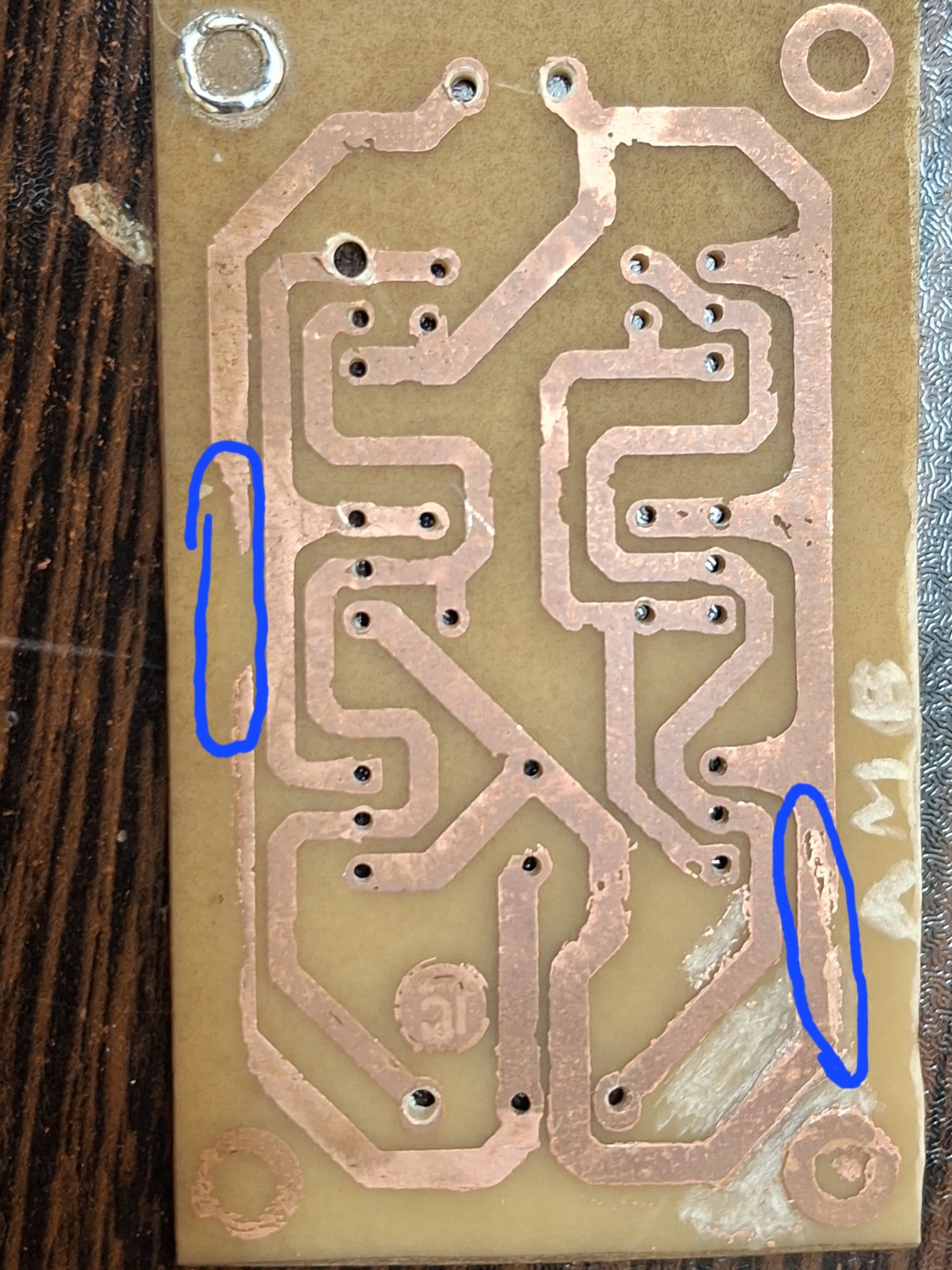

با سلام من از روی عکس اولیه که توی سایت بود تونستم این مدار رو درست کنم
عالیه
وات بالایی داره
اما نمیشه وسایلی کع وات بالا نیاز دارن رو باهاش روشن کرد
هرچند من از 3 عدد ماسفت مشابه خیلی قوی تر استفاده کردم بهمراه سه عدد 3205 با این حال فقط واسه مصارفی مثله شارجر گوشی و لپ تاب شد ازش استفاده کنم
از مجموعه آیسی مدار هم متشکرم که اینو در اختیار همه گذاشته
کاشکی مدار محافط اتصال کوتاه رو هم بگید که چطور میشه به این برد اضافش کرد
سلام
سپاسگذاریم مهندس عزیز شما لطف دارید
میتونید تصویر یا ویدئو از مدارتون که ساختید در اپلیکیشن آیسی مدار با جستجوی کد 317 بارگذاری کنید تا همه ببینند
